Een weerstand is een fundamenteel elektrisch passief element in een elektrisch circuit. Bijna elk circuit heeft minstens één weerstand om de weerstand aan het circuit te leveren. Waarom het een fundamenteel element is, bespreken we later. Om de juiste weerstand te gebruiken, moeten we begrijpen hoe we de weerstand berekenen op basis van de kleurcode. We zullen leren hoe we de kleurcode van een 10K ohm-weerstand kunnen lezen.
Kleurcode van 10k Ohm Weerstand
De kleurcode van de weerstand is een kleurcode om de weerstandswaarde van die weerstand weer te geven. De kleurcode kan worden gevormd met 3, 4 of 5 kleurbanden. Elke band vertegenwoordigt unieke waarden op basis van hun positie in de kleurband.
De kleurcode van de weerstand volgt IEC 60062 die wereldwijd wordt gebruikt door producties en toepassingen.
Zoals hierboven vermeld, zullen we proberen te oefenen hoe we de kleurband kunnen lezen met een eenvoudige kleurcode van 10K ohm. 10k Ohm betekent dat onze weerstand een weerstand van ongeveer 10.000 Ohm heeft.
Hier gebruiken we de kleurcode van vier banden, omdat de waarde niet zo hoog is en het vrij gebruikelijk is om deze te gebruiken. Uit de onderstaande grafiek met kleurcodes van de weerstand voor vier banden,
- De eerste band vertegenwoordigt het getal, eerste cijfer
- De tweede band vertegenwoordigt het getal, tweede cijfer
- De derde band vertegenwoordigt de multiplier
- De vierde band vertegenwoordigt het percentage tolerantie.
10k Ohm Weerstand
Uit de bovenstaande grafiek kunnen we direct de weerstand aflezen van een weerstand die hieronder is weergegeven.
Houd er rekening mee dat de grootte en kleur van de weerstand behuizing niet gerelateerd zijn aan de kleuren codetabel. De grootte en kleur kunnen het vermogen van de weerstand aangeven, niet de weerstand.
De bovenstaande kleurcode geeft aan dat
Band | Kleur | Bandkleur | Waarde |
1st | Bruin |
| 1 |
2nd | Zwart |
| 0 |
3rd | Oranje |
| 1000 |
4th | Goud |
| ±5% |
Uit de kleuren codetabel en de tabel:
- De eerste band is bruin, wat aangeeft dat het eerste cijfer 1 is.
- De tweede band is zwart, wat aangeeft dat het tweede cijfer 0 is.
- De derde band is oranje, wat aangeeft dat de multiplier 1000 is.
- De vierde band is goud, wat aangeeft dat de tolerantie ±5% is.
De weerstand is (1) (0) (x 1000) (±5%) = 10K ±5% Ohm.
Hieronder ziet u de echte afbeelding van een 10k ohm-weerstand. Zoals gezegd is de kleurcode bruin – zwart – oranje – goud.

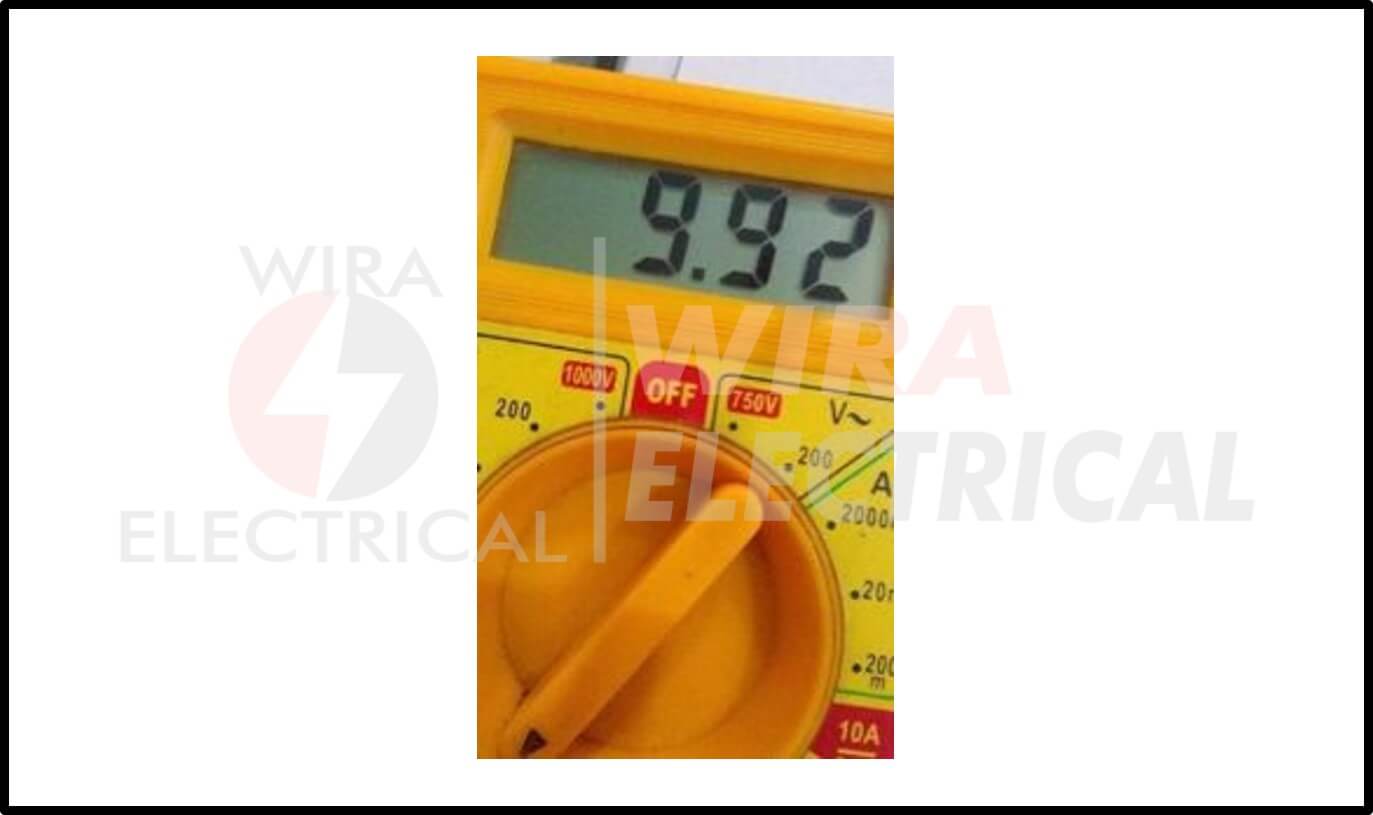

Als we een multimeter of ohmmeter gebruiken, krijgen we de weerstand van 10k ±5%. De 5% is de tolerantie van de gouden band. Dit betekent dat de weerstand zal variëren van 9,5k tot 10,5k Ohm.
Veelgestelde vragen
Hoe weet ik of ik een 10k ohm-weerstand heb?
Een 10k ohm-weerstand heeft 4 kleurbanden: bruin, zwart, oranje en goud voor respectievelijk 5% tolerantie.
Welke kleur heeft een 10K ohm-weerstand?
Kleurcode Bruin / Zwart / Oranje / Goud
Hoe weet ik of ik een 10K ohm-weerstand heb?
Wat is de kleurcode van de 10k-weerstand?
Wat is de kleurcode van de 10k-weerstand?
De eerste band is bruin, want dit staat voor 1.
De tweede band is zwart, wat 0 betekent.
De derde band – vermenigvuldiger x 1 kΩ – is oranje.
De vierde band is afhankelijk van de tolerantie – dus elke kleur is mogelijk voor de tolerantieband.
Wat is een 10K ohm-weerstand?
Deze 10K-weerstanden worden vaak gebruikt in breadboards en perf boards en zijn uitstekende pull-ups, pull-downs en stroombegrenzers.
Wat betekent 10K ohm?
Stel je voor dat je een spanningsbron hebt van 6V. Als je een 10K Ohm-weerstand had, zou er 6/10.000 ampère stroom door het circuit stromen.
Hoe ziet een 10K Ohm-weerstand eruit?
Een 10K Ohm-weerstand heeft 4 kleurbanden: bruin, zwart, oranje en goud voor respectievelijk 5% tolerantie.
