Wilt u meer weten over elektriciteit, wilt u een elektrisch apparaat repareren of bent u van plan elektricien te worden? U kunt maar beter precies weten “wat een elektrisch circuit is”. In dit bericht zullen we niet alleen leren wat een elektrisch circuit is, maar alles heeft ermee te maken. Er zijn veel dingen die we nodig hebben om een elektrisch circuit perfect te begrijpen.
Eerst gaan we de definitie van elektrische circuits leren, samen met de elektronische en elektrische circuit symbolen. De soorten elektrische circuits zijn ook cruciaal voor ons om het circuit te analyseren en de risico’s te vermijden en betere oplossingen te vinden. Hier begrijpt u ook de basis- en algemene componenten van een elektrisch circuit.
Als je dit nu leest, wed ik dat je wilt uitzoeken ‘wat precies is elektriciteit en elektrische circuits’. Of het nu je eigen nieuwsgierigheid, huiswerk, papierwerk of zelfs gewoon studeren voor een aanstaande test is, je moet weten wat elektriciteit is en elektrische circuits.
We weten het, de uitleg zelf is te breed en te smal tegelijk. Je vindt misschien veel verschillen in de theorie, maar tegelijkertijd vind je misschien niet de antwoorden die je zoekt.
Welnu, elektriciteit zelf is als ‘magie’. Je kunt het niet met blote ogen zien, maar je kunt zijn aanwezigheid voelen.
Goed gezegd, nu heb je hier je beste antwoord gevonden. Hier zullen we de basis dingen leren over: wat is elektriciteit eigenlijk, wanneer is het uitgevonden, wie heeft het ontdekt, wat is een elektrisch circuit en hoe het werkt, en als laatste zullen we typen elektrische circuits en de voorbeelden leren.
Wat is elektriciteit?
Elektriciteit wordt fysieke verschijnselen genoemd die verband houden met de aanwezigheid van materie die de eigenschap heeft van elektrische lading. Eeuwen geleden werd elektriciteit beschouwd als niet gerelateerd aan magnetisme.
Maar na de demonstratie van Maxwell worden zowel magnetisme als elektriciteit als één enkel fenomeen beschouwd. De definitie van elektriciteit kan zijn:
- Elektriciteit is een vorm van energie.
- Elektriciteit is een stroom van elektrische lading
- Elektriciteit is de stroom van elektronen.
Als u ‘wat is elektriciteit’ typt, is de bovenstaande uitleg de eenvoudige definitie van elektriciteit. Wat onze zorg is, is de elektrische lading.
Deze materie kan zowel positief als negatief zijn en produceert een elektrisch veld. Zijn beweging wordt opgeroepen door elektrische stroom en kan een magnetisch veld produceren.
Wanneer is elektriciteit uitgevonden?
Thomas Edison, een Amerikaanse uitvinder, deed uitstekend onderzoek naar de gloeilamp in zijn laboratorium in 1879. Aan het einde van de jaren 1880 werden in de stad van de V.S. kleine elektriciteitsstations gebouwd volgens het ontwerp van Edison.
Later na dit onderzoek zullen we Alessandro Volta kennen, degene die het elektrische circuit heeft uitgevonden.
Alessandro Volta deed de uitvinding van het eerste elektrische circuit in 1800. Hij verklaarde dat het verbinden van de kommen met zoutoplossing met metalen strips een gestage stroom van elektriciteit kan produceren.
Hij gebruikte een schijf van koper, een met zoutoplossing gedrenkt karton en zink. Zijn voltaïsche stapel staat bekend als een vroege batterij. Door een batterij met enkele koperdraad van boven naar beneden aan te sluiten, vloeit er een elektrische stroom.
Wie heeft elektriciteit ontdekt?
Zelfs elektriciteit is een van de natuurlijke fenomenen, degene die het heeft ontdekt, moet worden gecrediteerd. Benjamin Franklin is de eerste die elektriciteit ontdekte met een eenvoudig experiment.
Hij was een gepassioneerd onderzoeker en beleefde destijds zijn gouden tijd op wetenschappelijk gebied. Hij had zoveel geweldige ontdekkingen.
Nadat elektrische energie is gevonden door Benjamin Franklin, wie is de volgende? De volgende persoon is Alessandro Giuseppe Antonio Volta of kortweg Alessandro Volta.
Hij was een Italiaanse natuurkundige en de uitvinder van elektriciteit en kracht. Zijn meest bekende uitvinding voor ons is zijn elektrische batterij.
De voltaïsche paal is zijn innovatie in 1779-1880. Met deze uitvinding kunnen we elektriciteit opwekken met behulp van chemische processen.
Wat is een elektrisch circuit?
Wanneer we over een circuit horen, is het eerste dat we ons voorstellen een lus. Deze lus is van kop tot staart verbonden, net als een racecircuit. Dit is het basisidee van “circuit definitie”.
Wat is de uitleg van het eenvoudige elektrische circuit?
Een definitie van een elektrisch circuit is een “circuit” of “pad” voor de elektrische stroom om te vloeien. Niet alleen het pad, maar een elektrisch circuit bestaat uit een onderdeel dat elektrische energie aan het circuit kan geven, een onderdeel dat in staat is de elektrische energie om te zetten in een andere vorm van energie. Voor de energievoorziening kunnen we gebruik maken van een accu en generator.
Het onderdeel of apparaat dat de energie in een andere vorm van energie verandert, kan een elektromotor, lamp, verwarming, apparaat zoals een computer en oplader zijn, of nog veel meer. Vergeet niet dat we het “pad” of “circuit” nodig hebben, wat een geleider, draad en andere transmissielijn is.
De betekenis van elektrisch circuit is,
Een elektrisch circuit is een onderlinge verbinding van meerdere elektrische componenten zodat de elektrische lading in een gesloten pad of gesloten circuit kan stromen.
Deze schakeling kan voor verschillende toepassingen worden gebruikt.
Elektrische circuits bevatten actieve en passieve elektrische elementen zoals weerstanden, inductoren, condensatoren, transformatoren, schakelaars en nog veel meer.
Het is erg belangrijk om de onderdelen van elektrische circuits, hun symbolen en hun functies te leren.
Als je probeert te zoeken wat de definitie van een elektrisch circuit is, zul je veel uitleg vinden. Maar ze hebben eigenlijk dezelfde betekenis, alleen gepresenteerd in andere woorden. Verwar jezelf niet met zo’n simpele uitleg.
Om een elektrisch circuit met vereenvoudigde woorden uit te leggen,
Een elektrisch circuit is een onderlinge verbinding van elektrische elementen
Samenvatting, je kunt een elektrisch circuit noemen als een pad of transmissielijn waar een elektrische stroom doorheen stroomt. Als het circuit van het begin tot het einde van de lijn is verbonden, noemen we het ‘closed-loop’.
Dit circuit zorgt ervoor dat de elektrische stromen kunnen stromen. Anders noemen we het een ‘open circuit’ waarbij het circuit niet aan beide uiteinden is aangesloten en de elektrische stromen niet kunnen stromen.
Als je mijn voorbeeld nog steeds niet kunt volgen, kun je, om het super makkelijk te maken, de onderstaande illustratie bekijken. Dit is de eenvoudige implementatie van een elektrisch circuit waarbij we een zaklamp bouwen. Dit eenvoudige elektrische circuit vertegenwoordigt de basiscomponenten van een elektrisch circuit.
In het bovenstaande circuit vindt u alle drie de belangrijkste elementen van wat een elektrisch circuit vormt.
- Ten eerste is de batterij het element dat het circuit van stroom voorziet
- Ten tweede is de lamp het element dat de elektrische energie omzet in een andere vorm van energie, in dit geval verlichting door de gloeilamp.
- Ten derde, de verbindingsdraad die een gesloten circuit maakt. Hierdoor vloeit de elektrische stroom van de batterij naar de belasting (lamp) en terug naar de negatieve polariteit van de batterij.
De schakelaar is slechts een toevoeging aan het circuit om te regelen wanneer de lamp AAN of UIT is.
Als de schakelaar open is, loopt er geen stroom in het circuit en is de lamp UIT omdat het circuit open is. Wanneer we de schakelaar sluiten, wordt het circuit een gesloten circuit en stroomt er stroom in het circuit, waarna de lamp wordt ingeschakeld.
Nu heb je de term van elektrische circuit definitie begrepen. Houd er rekening mee dat een open circuit kan worden beschouwd als een elektrisch circuit, maar dat het de elektrische stroom niet kan laten vloeien. En het is logisch dat je het circuit in de rechte lijn moet tekenen, zodat je het circuit beter kunt analyseren.
Wat is een elektrisch circuit? Een elektrisch circuit is een gesloten lusverbinding van verschillende elektrische componenten die elektrische stromen door het circuit laat stromen via onderling verbonden componenten.
De meest basale elektrische componenten zijn:
- Stroombron: dit kan een spanningsbron of stroombron zijn, een element om het circuit van stroom te voorzien.
- Belasting: een element dat elektrische energie omzet in een andere vorm van energie (bijvoorbeeld een gloeilamp of een elektromotor).
- Geleiderpad: biedt een pad voor elektrische stroom om tussen twee punten te stromen.
- Schakelaars: een extra component om te bepalen wanneer het circuit gesloten (AAN) of geopend (UIT) is.
Een circuit is compleet wanneer er een gesloten lus is van de positieve naar de negatieve kant van het circuit. Als het circuit niet compleet is, zal de stroom niet stromen.
Hoe werkt een elektrisch circuit?
Een elektrisch circuit kan werken als het circuit een gesloten lus is, dan kan de stroom door het systeem vloeien. Eén ding om te onthouden: we hebben de elektronen nodig om door het circuit te kunnen bewegen, van de positieve pool naar de negatieve pool van een stroombron.
Hoe beantwoorden we de vraag ‘elektrisch circuit’?
Een elektrisch circuit is een pad of lijn waar elektrische stroom doorheen kan stromen. Het gebruik van een batterij of een andere stroombron zal een kracht produceren om de elektronen van begin tot eind van een pad te laten bewegen.
Het eenvoudigste voorbeeld van onderlinge verbinding is een zaklamp circuit. De schakeling heeft drie basiselementen: een lamp, verbindingswoorden (of geleider draden) en een batterij.
Als we niets leren over elektrotechniek, vinden we het misschien nutteloos.
Laten we nu interconnectie toepassen op deze dingen. Door ze allemaal met elkaar te verbinden en de juiste beslissing te nemen, krijgen we een zaklamp.
Elektrische circuitsymbolen
Als u een elektrisch circuit ontwerpt, analysiert of repareert, moet u elk elektronisch onderdeel kennen, samen met het elektronische symbool in het circuit of elk elektrisch circuit symbool dat u moet gebruiken. Wanneer we te maken hebben met een circuit, zullen we hoogstwaarschijnlijk te maken hebben met het schakelschema ervan.
Schakelschema toont de aansluiting van een aantal elektrische componenten in dat circuit. Dit heb je absoluut nodig om je werk goed te doen. Het is erg moeilijk om het circuit voor te stellen zonder het te tekenen, vooral voor het complexe circuit.
De elektronische symbolen zijn onder te verdelen in:
- Verbindingsdraad:
- Voeding of stroombron
- Uitvoerapparaat
- Schakelaar (elektrisch of handmatig)
- Basiscomponenten zoals weerstand, condensator en inductor
- Diode
- Transistor
- Audio
- Meter zoals voltmeter, ampèremeter, galvanometer, ohmmeter, vermogensmeter en oscilloscoop;
- Sensoren
- Logische poorten
- Geïntegreerde schakeling
- Operationele versterker
We zullen elk symbool hierboven leren in een korte uitleg om dit ding snel te maken.
Symbolen verbindings graad
We zullen veel kruispunten van draden in een circuit vinden. Zorg ervoor dat u begrijpt wat de soorten kruispunten hier zijn,
Draad
We gebruiken dit om component op component te verbinden en een elektrisch circuit te maken. Dit is een geleider als een pad voor de stroom om te vloeien. Het symbool is heel eenvoudig, gewoon een rechte lijn.
Aangesloten draad
Het symbool is de ‘punt’ op het ‘kruispunt’. Soms wordt het een knoop genoemd, omdat een van de wetten van Kirchhoff deze term gebruikt.
losgekoppelde draad
In een complex circuit zoals een circuit met een feedback sensor, is deze draad die kruist, maar niet samenkomt, gebruikelijk. Dit kruispunt is helemaal niet verbonden. We kunnen dit curve symbool gebruiken om aan te geven dat deze draden niet zijn aangesloten. Het voorbeeld aan de linkerkant is ook hetzelfde omdat we de “punt” niet gebruiken, maar soms kan het verkeerd worden gelezen.
Hieronder ziet u het symbool verschil tussen verbonden draad en niet-verbonden draad.
Symbolen stroomkring
Dit element activeert een circuit met spanning of stroom.
Cel
Het symbool bestaat uit twee lijnen, de grotere geeft de positieve polariteit aan, terwijl de kleinere de negatieve polariteit aangeeft. Dit element levert elektrische spanning.
Accu
Dit had je al moeten weten. De indicator van de polariteit is hetzelfde met de cel. Dit element levert elektrische spanning.
Zonnecel of fotovoltaïsche cel
Dit element zet de zonne-energie om in elektrische energie.
DC-voeding
Levert de elektrische energie in gelijkstroom vorm. Batterij gebruikt dit symbool ook.
AC-voeding
Levert de elektrische energie in wisselstroom vorm.
Lont
Een circuit beveiliging om een ontploffing te voorkomen als er een storing optreedt. Dit onderdeel kan het circuit onderbreken als de stroom te hoog is en de zekering capaciteit overschrijdt.
Transformator
Twee draaispiralen en verbonden door een ijzeren kern. Transformator kan de wisselspanning verhogen of verlagen. Dit onderdeel maakt gebruik van de elektromagnetische kracht.
Grond (aarding)
Aarde of aarde wordt gebruikt om een zap in het circuit te voorkomen bij aanraking.
Hieronder staat het symbool van cel, batterij, zonnecel, gelijkstroom- en wisselstroomvoeding, zekering, transformator en aarding.
Symbolen voor invoerapparaten
Dit element zet de elektrische energie om in verschillende vormen van energie.
Lamp (verlichting en knipperlicht)
Een transducer om licht uit te zenden als verlichting of gewoon een eenvoudige indicator.
Verwarming
Een transducer om elektrische energie om te zetten in warmte.
Motor
Een transducer om elektrische energie om te zetten in mechanische en kinetische energie.
Bel en zoemer
Een transducer om elektrische energie om te zetten in geluidsuitvoer.
Hieronder staat het symbool van lamp, verwarming, motor en zoemer.
Wissel symbolen
Dit element wordt gebruikt om de stroom in het circuit te regelen.
NO (Normaal Open) schakelaar
Een drukknop die zich in een gesloten toestand bevindt wanneer erop wordt gedrukt. Het betekent dat als we op de knop drukken, de stroom zal vloeien. Weet je nog hoe je een zaklamp in- en uitschakelt? Dit is het symbool van. Het kan een elektrische schakelaar zijn of een analoge schakelaar.
NC (normaal gesloten) schakelaar
Een drukknop die in een open staat is wanneer erop wordt gedrukt. Het betekent dat als we op de knop drukken, de stroom stopt met stromen.
Single Pole Single Throw (SPST) schakelaar
De stroom zal vloeien wanneer de schakelaar in een gesloten toestand is.
Single Pole Double Throw (SPDT) schakelaar
De wissel met twee toestanden die de stroom kan schakelen, is afhankelijk van de route.
Double Pole Double Throw (DPDT) schakelaar
Deze schakelaar kan worden toegepast als omkeerschakelaar voor een motor.
Relais
De beroemde elektrische schakelaar heeft zoveel verschillende configuraties.
Hieronder staat het symbool voor NO- en NC-schakelaars, SPST, SPDT, DPDT en relais.
Weerstand symbolen
Dit onderdeel wordt gebruikt om de stroom in het circuit te regelen. Weerstand biedt weerstand in het circuit en beperkt de hoeveelheid stroom die vloeit.
Weerstand
Dit verhindert de stroom van lading tot op zekere hoogte.
Reostaat variabele weerstand
Dit wordt gebruikt om de helderheid van de lamp en de motorsnelheid te regelen.
Potentiometer variabele weerstand
Deze variabele weerstand heeft 3 poorten en een daarvan wordt gebruikt als een transducer die de positie omzet in een elektrisch signaal. Met andere woorden, dit wordt gebruikt voor analoog-naar-digitaal-omzetter.
Vooraf ingestelde variabele weerstand (trimmer)
Deze variabele weerstand gebruikt een schroevendraaier om de weerstand in te stellen.
Hieronder staat het symbool voor weerstand, regal weerstand, potentiometer en trimmer.
Condensator symbolen
Dit onderdeel wordt gebruikt om de capaciteit in het circuit te leveren.
Niet-polaire condensator
Deze condensator heeft geen polariteit en kan elektrische spanning opladen.
Polaire condensator
De polariteit moet op de juiste manier worden aangesloten en deze condensator heeft een grotere capaciteit.
Variabele condensator
Een variabele condensator als radiotuner bijvoorbeeld.
Trimmer variabele condensator
We kunnen de capaciteit voor de condensator instellen en laten werken.

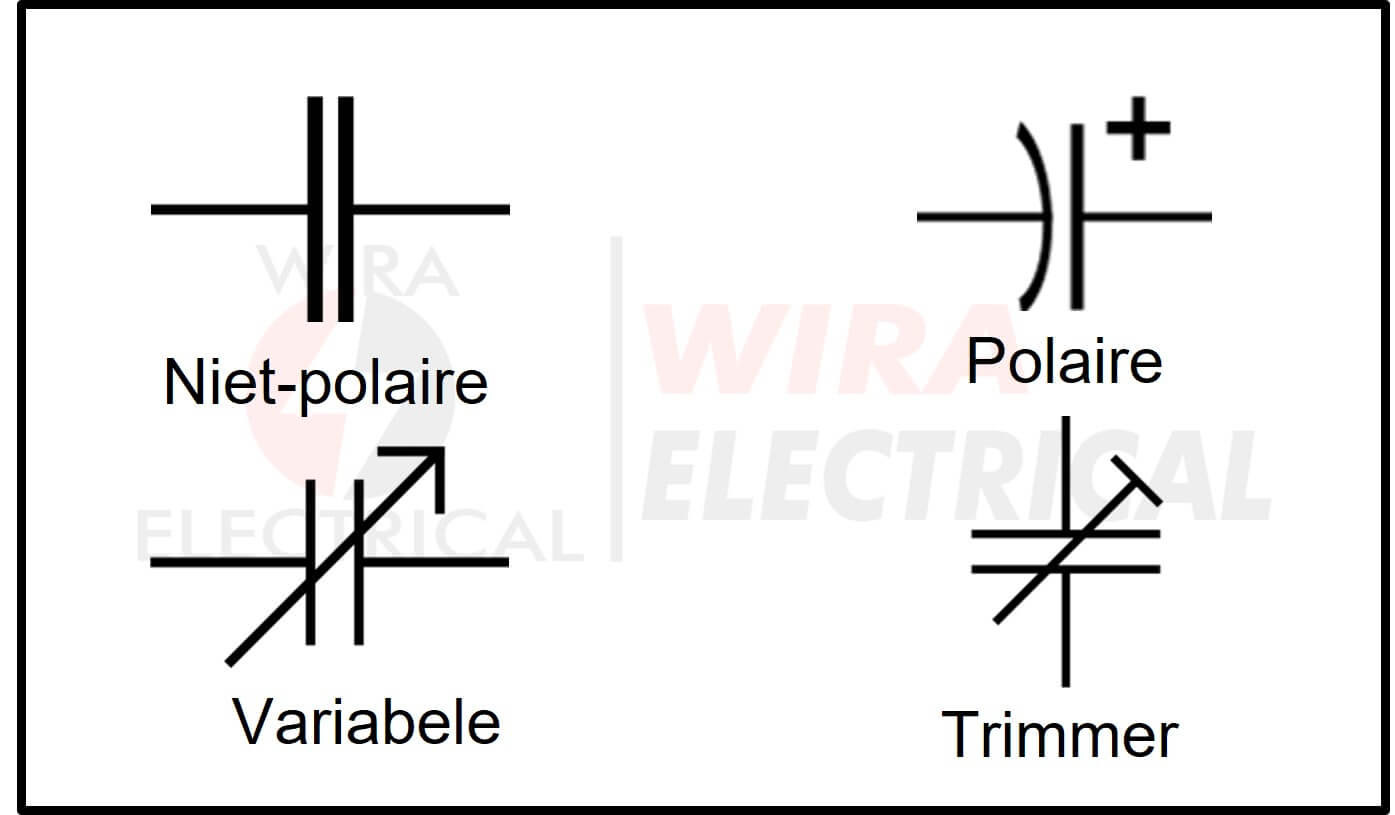

Hieronder staat het symbool voor niet-polaire, polaire, variabele en trimmer condensatoren.
Inductor symbolen
De inductor zelf heeft een versie ervan, zoals,
Luchtkerninductor
Een inductor die geen kern of luchtkern heeft.
Inductor met ijzeren kern
Een spoel met ijzer als kern.
Ferrietkern inductor
Een spoel met ferriet als kern.
Inductor met variabele kern
We kunnen de inductantie voor dit type aanpassen.
Hieronder staat het symbool voor luchtkern, ijzerkern, ferrietkern en inductoren met variabele kern.
Diode symbolen
Diode is een onderdeel om te voorkomen dat de stroom in de tegenovergestelde richting loopt.
Diode
Laat de stroom alleen in de gewenste richting stromen.
LED (lichtgevende diode)
Een diode die licht kan uitstralen wanneer de stroom door deze diode vloeit.
Zener diode
Dit type werkt net zo tegengesteld als de normale diode en kan worden gebruikt om een vaste spanning te behouden.
Fotodiode
Diode met hoge gevoeligheid voor het licht.

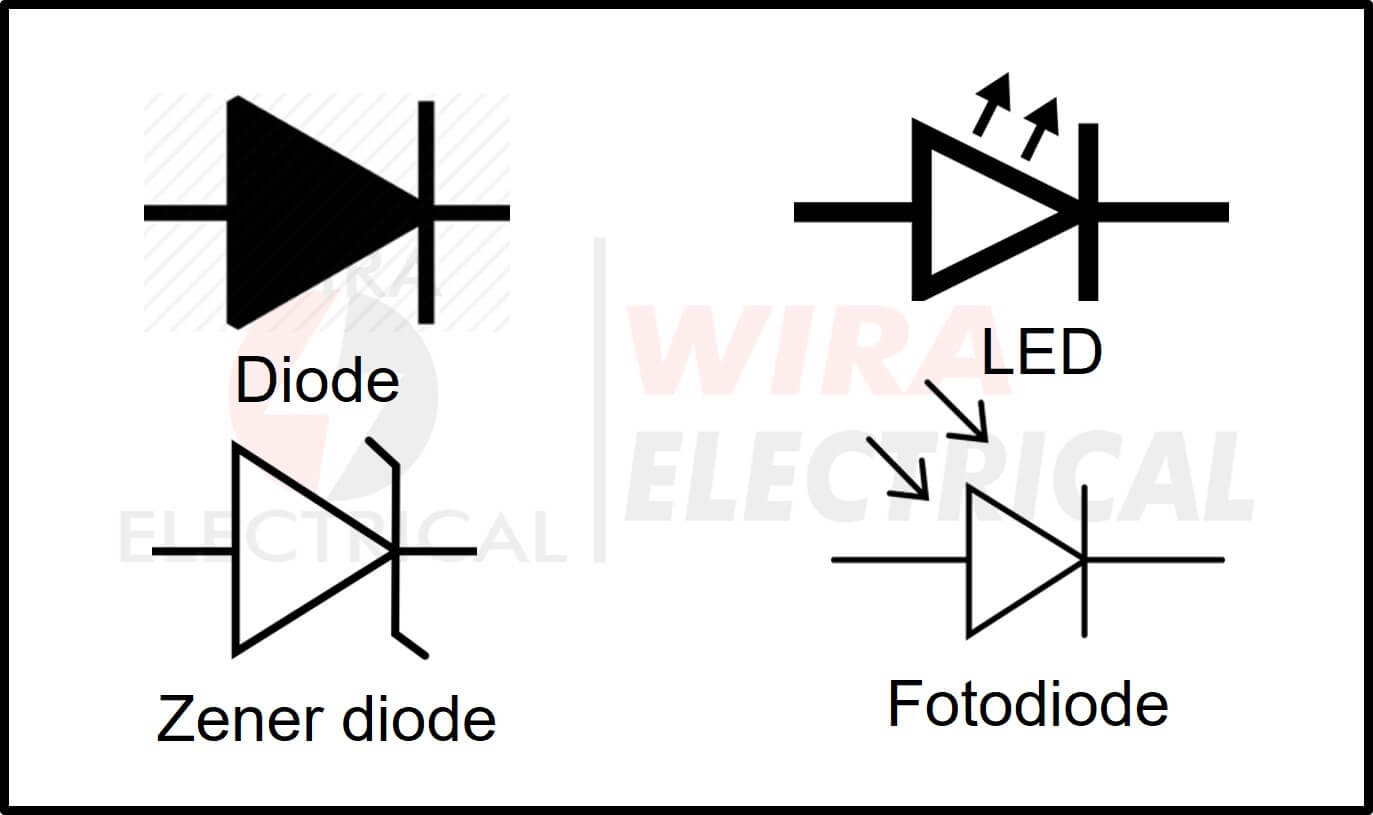

Hieronder staat het symbool voor diode, LED, zener diode en fotodiode.

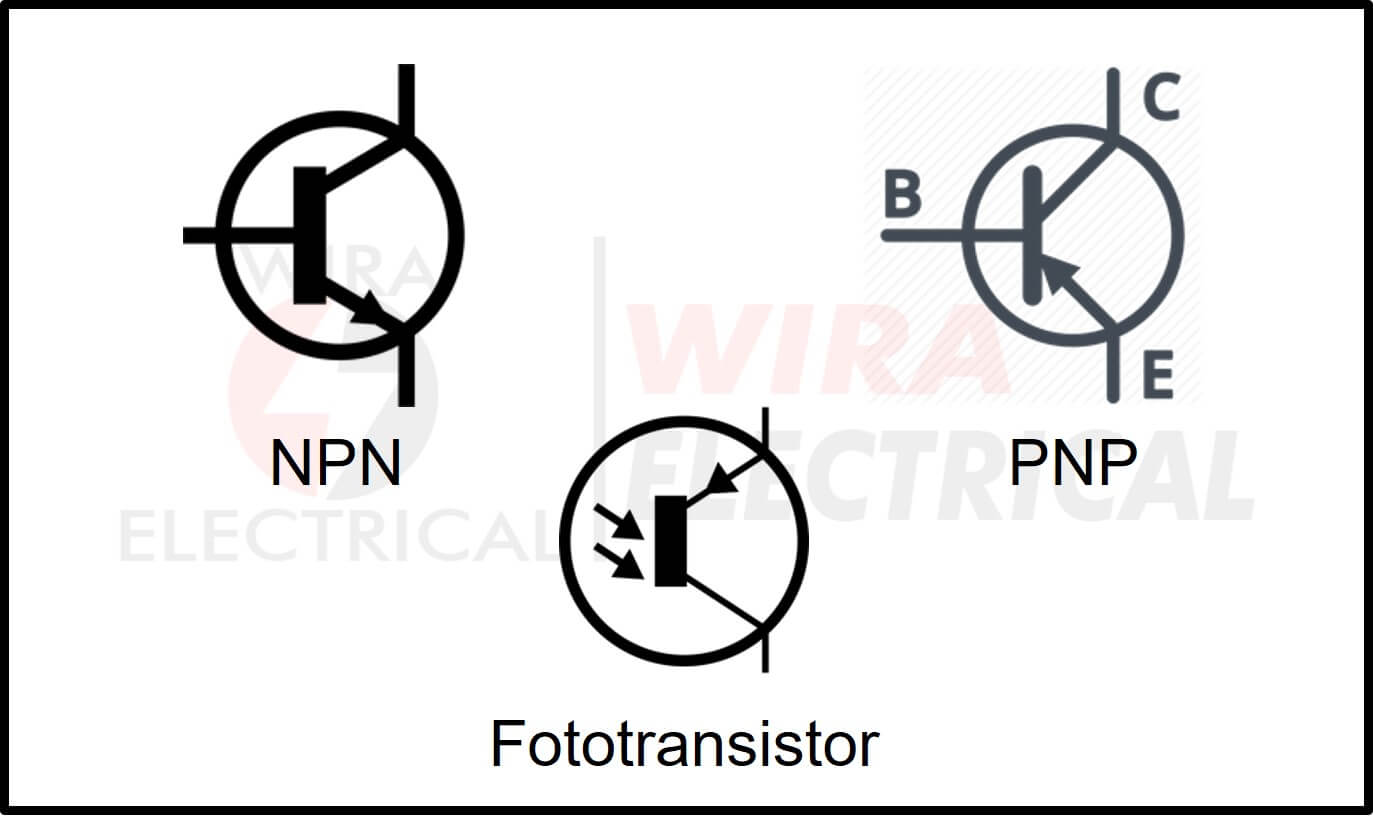

Transistor symbolen
Dit had je kunnen weten, we lezen alleen de korte uitleg over dit halfgeleider onderdeel. Deze kun je als versterker of schakelaar gebruiken.
Transistor NPN
Transistor met NPN-pin
Transistor PNP
Transistor met PNP-pin
Fototransistor
Transistor met hoge gevoeligheid voor het licht.
Audio symbolen
Dit element zet de elektrische energie om in geluid of andersom.
Microfoon
Zet geluid om in elektrische signalen.
Oortelefoon
Apparaat om privé naar audio te luisteren in de vorm van een elektrisch signaal.
Luidspreker
Zet elektrisch signaal om in audio-uitvoer om in de open lucht te worden verzonden.
Piëzo-transducer
Drukkracht omzetten in elektrische energie.
Versterker
Om elektrische signalen te versterken.
Antenne
Om de signalen te ontvangen of te verzenden.
Metersymbolen
Meters zijn het instrument om elke parameter in het elektrische circuit te meten.
Voltmeter
Tool om de elektrische spanning te meten.
Ampèremeter
Hulpmiddel om de stroomsterkte van elektrische stroom te meten.
Galvanometer
Een gevoelig gereedschap dat gebruik maakt van een armatuur en een set magneten.
Ohmmeter
Instrument om de weerstand te meten, gemeten in ohm. De Ohm zelf is erg belangrijk voor ons omdat deze gerelateerd is aan de wet van Ohm en de elementaire elektrische theorie. Het ohmmeter symbool is het symbool van Ohm zelf.
Oscilloscoop
Een digitale meter die de golfvorm kan weergeven als een elektrisch signaal. We kunnen de periode, de meetschaal afstemmen en zelfs de afbeelding opslaan.
Sensorsymbolen
Dit element is in staat om energie te ontvangen en om te zetten in elektrische signalen.
Lichtafhankelijke weerstand (LDR)
Een onderdeel dat in staat is licht om te zetten in een elektrisch signaal of spanning.
Thermistor
Een onderdeel dat in staat is de temperatuur om te zetten in een elektrisch signaal of spanning.

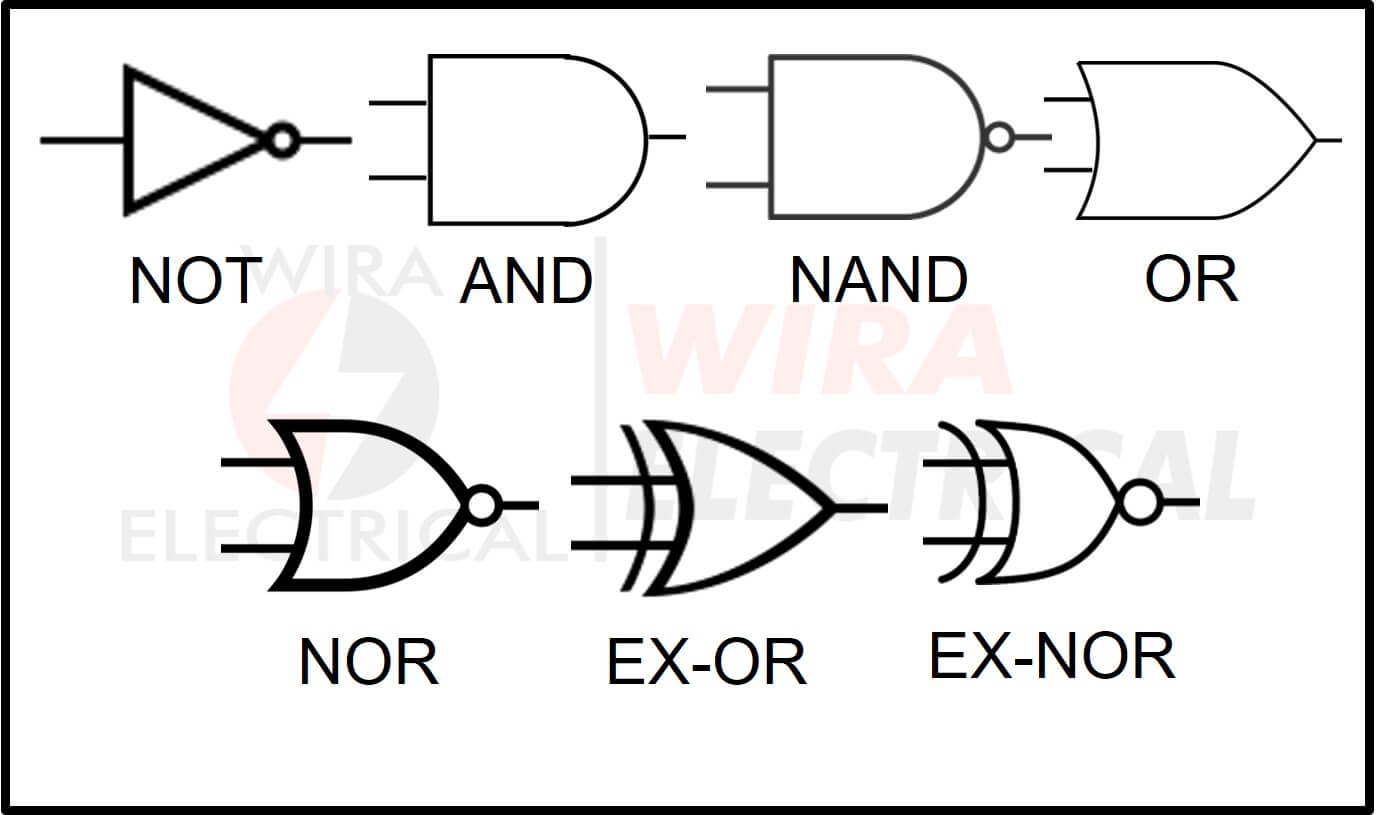

Logische poortsymbolen
Logische poorten worden gebruikt om een digitaal sequentieprogramma voor elektronica te ontwerpen.

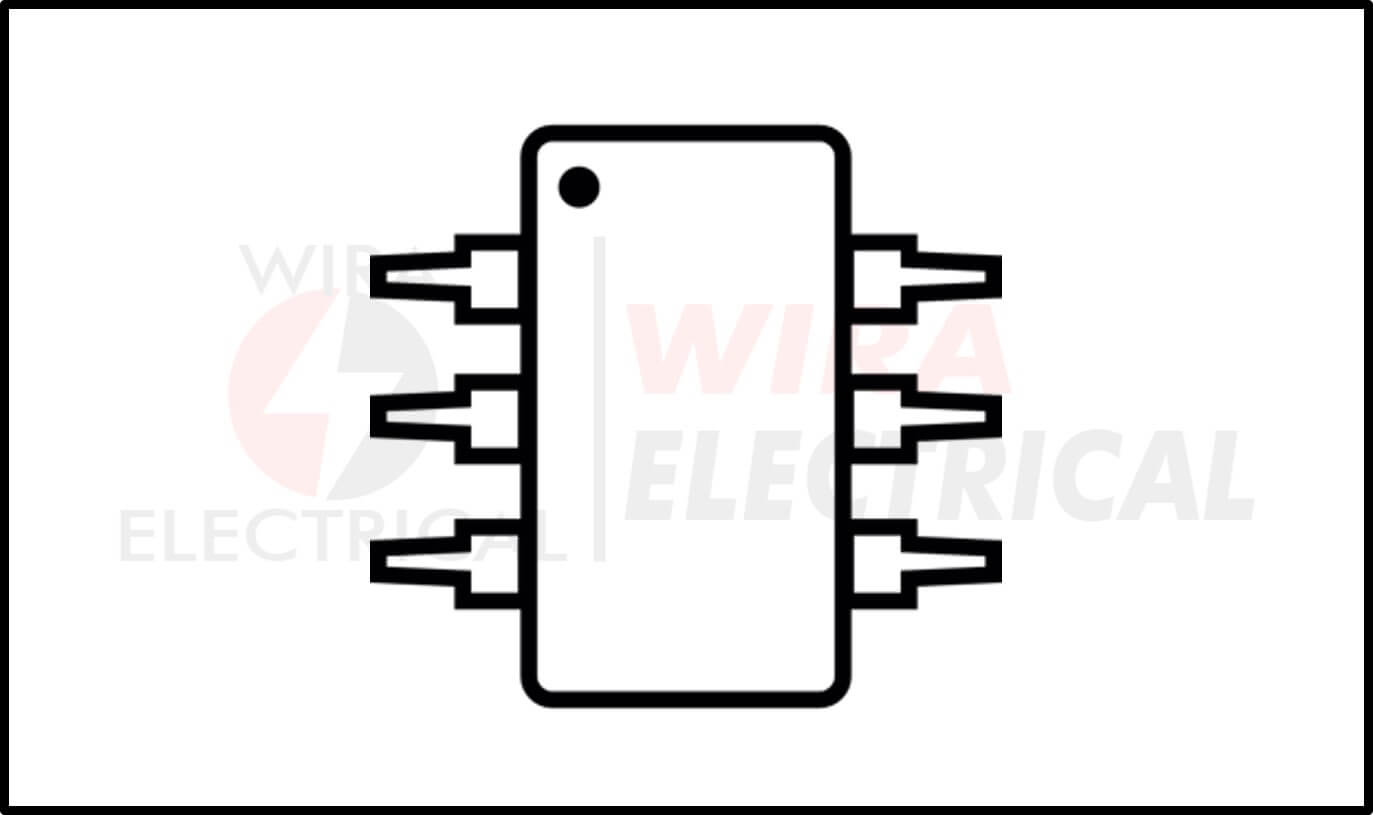

Geïntegreerde schakeling (IC)
Dit type kent verschillende toepassingen en is erg handig in gebruik. Meestal wordt het getekend met een rechthoekige vorm en enkele poorten.

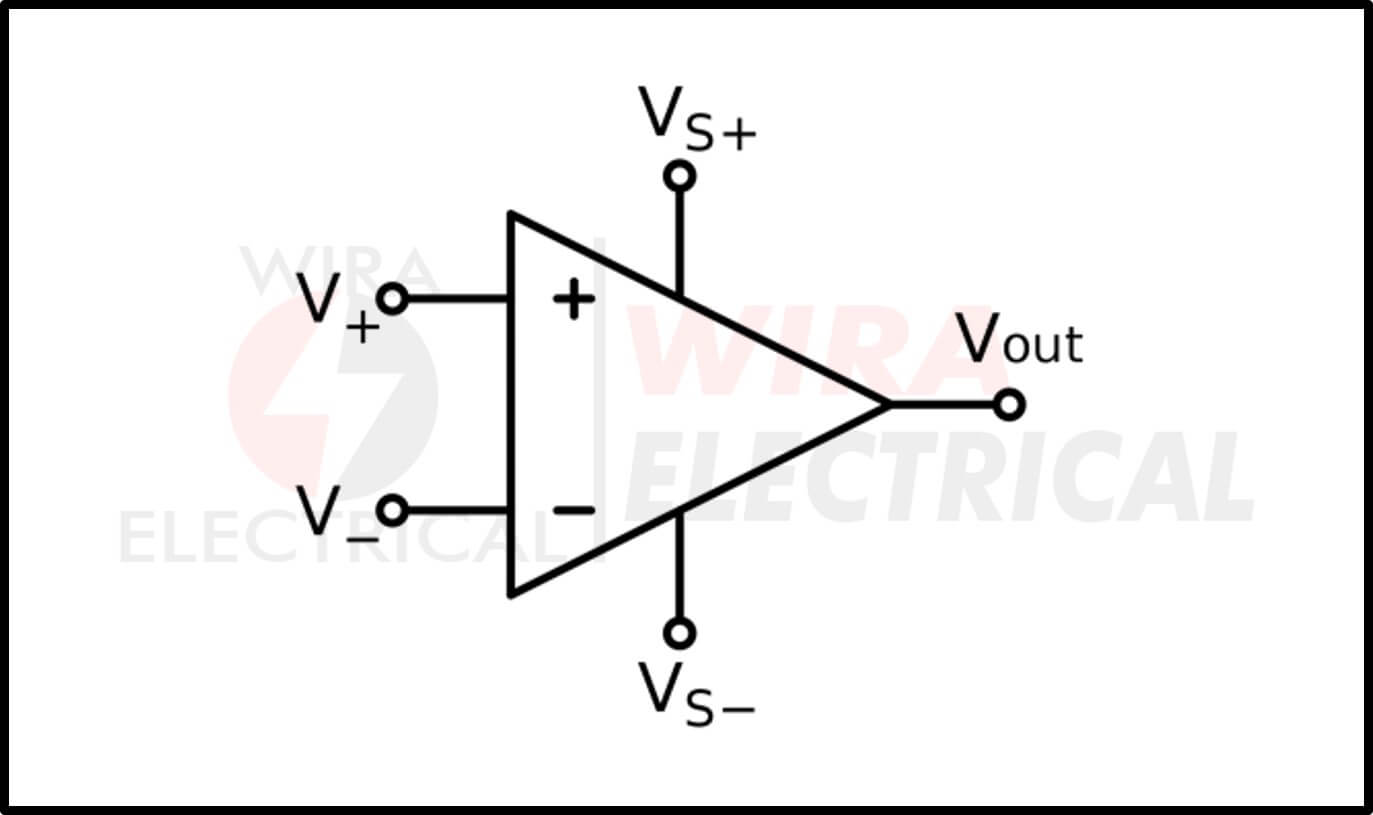

Operationele versterker
Het is ook populair bij Opamp en wordt geïllustreerd met een driehoekige vorm samen met drie poorten: twee als invoer en één als uitvoer.
Soorten elektrische circuits
Als we het hebben over de soorten elektrische circuits, zullen we de twee zeer basistypen vinden. De eerste is een serieschakeling en de tweede is een parallelschakeling, of je kunt de opstelling veranderen, het zal niet zo belangrijk zijn. Hun fundamentele verschil is hoeveel lussen ze in hun circuit hebben. U kunt het onderstaande voorbeeld bekijken, u zult het sneller begrijpen.
Serieschakeling
De serieschakeling heeft één lus van begin tot eind, van de bron terug naar de bron. Als we de draad in een willekeurige positie doorknippen of een van de elementen verwijderen, behalve de bron, is die plek een open circuit en stopt de stroom met stromen.

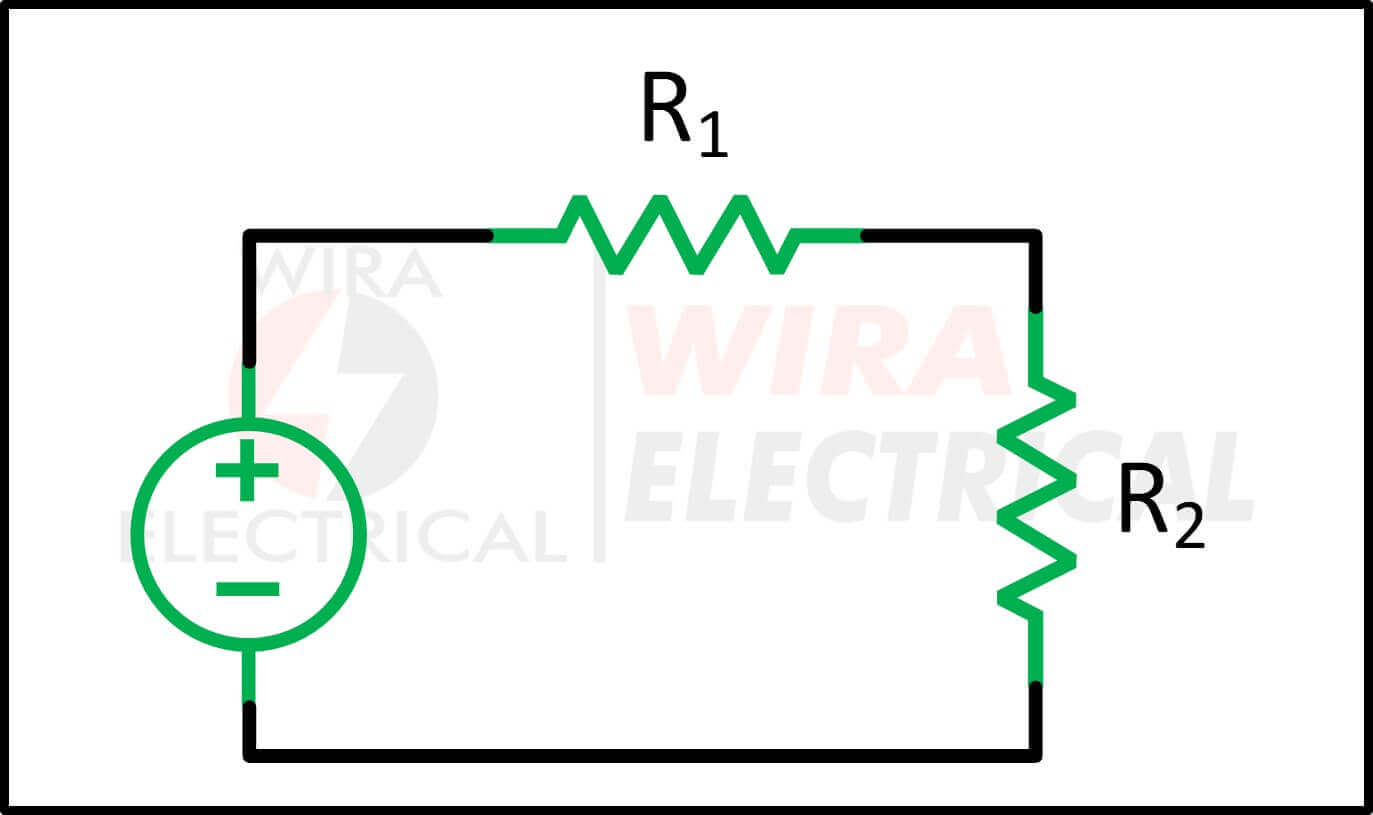

U kunt het voorbeeld hieronder zien.
In een serieschakeling zal de stroom in de schakeling hetzelfde zijn voor elk element daarin. Samenvatting, de stroom die door R1 en R2 gaat, zal dezelfde waarde hebben. Als we een van de weerstanden verwijderen, is het circuit een open circuit en stopt de stroom met stromen.
Dat is het essentiële aan serieschakelingen. Een ander eenvoudig voorbeeld van een serieschakeling is een zaklamp. We hoeven alleen een batterij, schakelaar en lamp op één pad aan te sluiten. Zodra u de schakelaar opent, gaat de lamp uit.
Parallelschakeling
Het parallelle circuit heeft meer dan één lus om de stroom te laten vloeien. Als we de draad in een willekeurige positie doorknippen of een van de elementen verwijderen, behalve de bron, is die plek een open circuit, maar de stroom kan nog steeds door een andere lus vloeien.
U kunt het voorbeeld hieronder zien.
In een parallelschakeling is de stroom in de schakeling de som van alle stroom in elke lus. De stroom in elke lus hangt af van de belasting in die lus. Als we de R1 verwijderen, zal de stroom door R1 door de R2 gaan stromen. Als we de R2 verwijderen, zal de stroom door de R2 door R1 gaan stromen.
Samenvatting, als we een lus doorsnijden, begint de stroom in een andere lus te stromen zolang er een lus is die nog steeds een gesloten circuit is.
Sluit circuit
Dit is het circuit waar het circuit van begin tot eind is verbonden en de elektrische ladingen door het systeem kunnen bewegen.
Dit circuit is hetzelfde met het zaklamp circuit wanneer u de schakelaar aanzet.
Open Circuit
Je zult iets vreemds aantreffen in dit circuit waar het circuit niet op een specifieke plaats is aangesloten. Elektrische ladingen kunnen zich in dit circuit niet verplaatsen.
Het voorbeeld van dit circuit is wanneer u de schakelaar van een zaklamp uitschakelt.
Kortsluiting
Wat is een kortsluiting in een elektrisch circuit? Kortsluiting is een circuit waarbij de stroom te groot is. Dit kan gebeuren als er geen belasting is in een geleiderdraad die is aangesloten op een stroombron.
Het is als het verbinden van de positieve polariteit en negatieve polariteit van een batterij met koperdraad.
Elektrisch circuit AC en DC
We zullen veel elektrische circuits tegenkomen in leven toepassingen. De toepassing van een elektrisch circuit zal resulteren in een ander type elektrisch circuit. Voor het starten zullen de typen elektrische circuits verschillen als:
Het verschil tussen deze twee is de bron van het bijbehorende elektrische circuit. Als de gelijkstroombron het circuit bekrachtigt, is het een gelijkstroom circuit.
Aan de andere kant vindt een wisselstroom circuit plaats als de wisselstroombron het circuit bekrachtigt. Zorg ervoor dat u beide leest voordat u vertrekt om de zaken vooruit te helpen.
Naast de hierboven genoemde toepassingen worden elektrische circuits ook gebruikt voor elektronische filters.
Veel Gestelde Vragen
Wat is een elektrisch circuit?
Een elektrisch netwerk is een onderlinge verbinding van elektrische componenten (bijv. batterijen, weerstanden, inductoren, condensatoren, schakelaars, transistoren) of een model van een dergelijke onderlinge verbinding, bestaande uit elektrische elementen (bijv. spanningsbronnen, stroombronnen, weerstanden, inductanties, capaciteiten). Een elektrisch circuit is een netwerk dat bestaat uit een gesloten lus, die een retourpad voor de stroom biedt. Alle circuits zijn dus netwerken, maar niet alle netwerken zijn circuits (hoewel netwerken zonder een gesloten lus vaak onnauwkeurig worden aangeduid als “circuits”).
Wat is elektriciteit?
Elektriciteit wordt fysieke verschijnselen genoemd die verband houden met de aanwezigheid van materie die de eigenschap heeft van elektrische lading. Eeuwen geleden werd elektriciteit beschouwd als niet gerelateerd aan magnetisme.
Wat is een korte definitie van een elektrisch circuit?
Een elektrisch circuit is een onderlinge verbinding van meerdere elektrische componenten zodat de elektrische lading in een gesloten pad of gesloten circuit kan stromen.
Wat zijn de 5 componenten van een elektrisch circuit?
De volgende meest gebruikte componenten zijn:
1. Weerstand om weerstand te bieden:
2. Inductor om inductantie te bieden
3. Condensator om capaciteit te leveren:
4. Transistor:
5. Diode
Wat is elektrisch?
Elektrisch betekent werkend door elektriciteit of opwekking van elektriciteit.
Wat is een eenvoudig elektrisch circuit?
Een eenvoudig elektrisch circuit kan worden opgebouwd uit een batterij, een weerstand en een lamp om een eenvoudige zaklamp te maken.
Hoe werkt een schakeling?
De energie van de batterij wordt door een elektrische stroom overgebracht naar de componenten van het circuit. Niets in deze procedure “verbruikt” stroom. Negatief geladen elektronen, die constant aanwezig zijn in de draden van het circuit en andere delen, zijn het meest voorkomende type bewegend geladen deeltje.
Wat zijn soorten elektrische circuits?
Er zijn vijf soorten elektrische circuits: kortsluiting, open circuit, series circuit, parallel circuit en gesloten circuit.
Wat zijn elektrische circuit componenten?
Het maakt niet uit waar het is of hoe groot of klein het is, elk elektrisch circuit bevat vier fundamentele componenten: een energiebron (AC of DC), een geleider (draad), een elektrische belasting (apparaat) en ten minste één controller (schakelaar ). Stel je voor wat er gebeurt als een kamer licht wordt aangezet.
What is circuitdefinitie in de elektronica?
Een circuit in de elektronica is een volledig cirkelvormig pad waar de elektriciteit doorheen stroomt. Een stroombron, geleiders en een belasting vormen een eenvoudig circuit. In brede zin kan het woord “circuit” verwijzen naar elk permanent pad waardoor elektriciteit, gegevens of een signaal kunnen passeren.
