Analisis rangkaian listrik merupakan kegiatan sehari-hari kita untuk memecahkan suatu rangkaian listrik guna mendapatkan variabel-variabel yang kita butuhkan. Analisis rangkaian akan membantu kita untuk menemukan nilai tegangan, arus, daya, dan masih banyak lagi.
Berlatih analisis rangkaian listrik akan membuat kita mempelajari hal-hal yang lebih mendasar terlebih dahulu sebelum langsung terjun ke analisis rangkaian listrik.
Apa itu Analisis Rangkaian Teknik Elektro
Siapa pun yang memutuskan untuk menekuni karier sebagai insinyur listrik, perlu belajar giat tentang teknik listrik. Jurusan teknik listrik memiliki banyak sektor seperti tegangan tinggi, tegangan rendah, komunikasi, instalasi, proteksi dan keselamatan, dan masih banyak lagi.
Apa pun yang Anda pilih, kita semua mulai dengan topik yang paling mendasar dan umum. Yaitu analisis rangkaian listrik.
Namun seperti yang telah disebutkan di atas, kita perlu membiasakan diri dengan unsur-unsur rangkaian listrik. Sebagai permulaan, ada dua jenis rangkaian listrik berdasarkan jenis sumber yang menyuplai rangkaian tersebut.
Rangkaian Arus Searah (DC) adalah rangkaian yang disuplai oleh sumber tegangan atau arus DC. Sebaliknya, rangkaian Arus Bolak-balik (AC) adalah rangkaian yang disuplai oleh sumber tegangan atau arus AC.
Baik itu rangkaian DC maupun AC, keduanya tetap memiliki unsur aktif dan pasif yang sama yang digunakan untuk membangun rangkaian listrik.
Tidak hanya itu, semua analisis rangkaian teknik listrik yang diterapkan pada rangkaian DC juga akan berlaku pada rangkaian AC.
Analisis Rangkaian Listrik
Analisis rangkaian listrik hadir dengan banyak metode, bentuk, kondisi yang sesuai, dan pendekatan. Beberapa rangkaian dapat dengan mudah dianalisis dengan menggunakan analisis rangkaian listrik dasar, rangkaian lainnya harus dianalisis dengan menggunakan analisis rangkaian listrik tingkat lanjut.
Namun perlu diingat, analisis rangkaian tingkat lanjut lahir dari beberapa analisis rangkaian dasar yang digunakan bersama dengan urutan tertentu.
Bahkan analisis rangkaian yang paling dasar pun mampu memecahkan suatu rangkaian secara efisien. Misalnya, Hukum Ohm akan digunakan hampir setiap kali kita menganalisis suatu rangkaian karena hukum ini menunjukkan hubungan antara tegangan, arus, dan resistansi atau impedansi.
Hukum Kirchhoff akan membantu kita menemukan tegangan atau arus pada titik yang diinginkan dalam suatu rangkaian dengan mudah dengan menerapkan Hukum Ohm dan pemahaman dasar tentang simpul, cabang, dan sambungan.
Kita akan menggunakan Hukum Kirchhoff lagi saat menganalisis suatu rangkaian dengan tegangan node dan arus mesh.
Baik tegangan node maupun arus mesh dapat dioptimalkan lebih lanjut untuk menganalisis suatu kondisi khusus suatu rangkaian, yaitu analisis supernode dan analisis arus supermesh.
Untuk pendekatan lain, kita dapat menggunakan teorema superposisi dan rangkaian transformasi sumber jika rangkaian tersebut memiliki lebih dari satu sumber.
Semua analisis rangkaian di atas akan digunakan lagi untuk mendukung analisis rangkaian yang lebih maju seperti:
Semua metode di atas dapat digunakan untuk analisis rangkaian listrik AC dan analisis rangkaian listrik DC.
Kecuali metode analisis rangkaian di atas, kita perlu menggunakan pendekatan matematika yang lebih maju, misalnya, fungsi transfer dan transformasi Laplace. Hal ini berlaku khususnya untuk analisis rangkaian listrik AC yang melibatkan bilangan kompleks.
Analisis rangkaian DC cukup mudah karena kita tidak perlu melibatkan diri dengan frekuensi, fase, bilangan kompleks, dan teori matematika tingkat lanjut lainnya.
Analisis Rangkaian Teknik Elektro
Selain analisis rangkaian listrik yang dapat kita manfaatkan, ada dua jenis rangkaian listrik. Rangkaian yang menghasilkan, memproses, menerima, dan mengirimkan sinyal analog dikenal sebagai rangkaian analog.
Berlawanan dengan itu, rangkaian digital memanfaatkan gerbang logika untuk menerima, memproses, dan mengirimkan sinyal dalam bentuk digital. Rangkaian ini terutama menggunakan gerbang logika yang dapat dibangun dari komponen elektronik umum.
Meskipun analisis rangkaian yang dibahas di atas dapat digunakan pada rangkaian analog dan digital, pendekatan yang berbeda harus digunakan.
Rangkaian analog terutama menggunakan penguat operasional sementara rangkaian digital terutama menggunakan gerbang logika dan IC, ini akan menyulitkan kita untuk menggunakan analisis rangkaian konvensional. Kita akan membahasnya nanti di posting lain.
Sebagai permulaan, mari kita tinjau semuanya sebentar lagi.

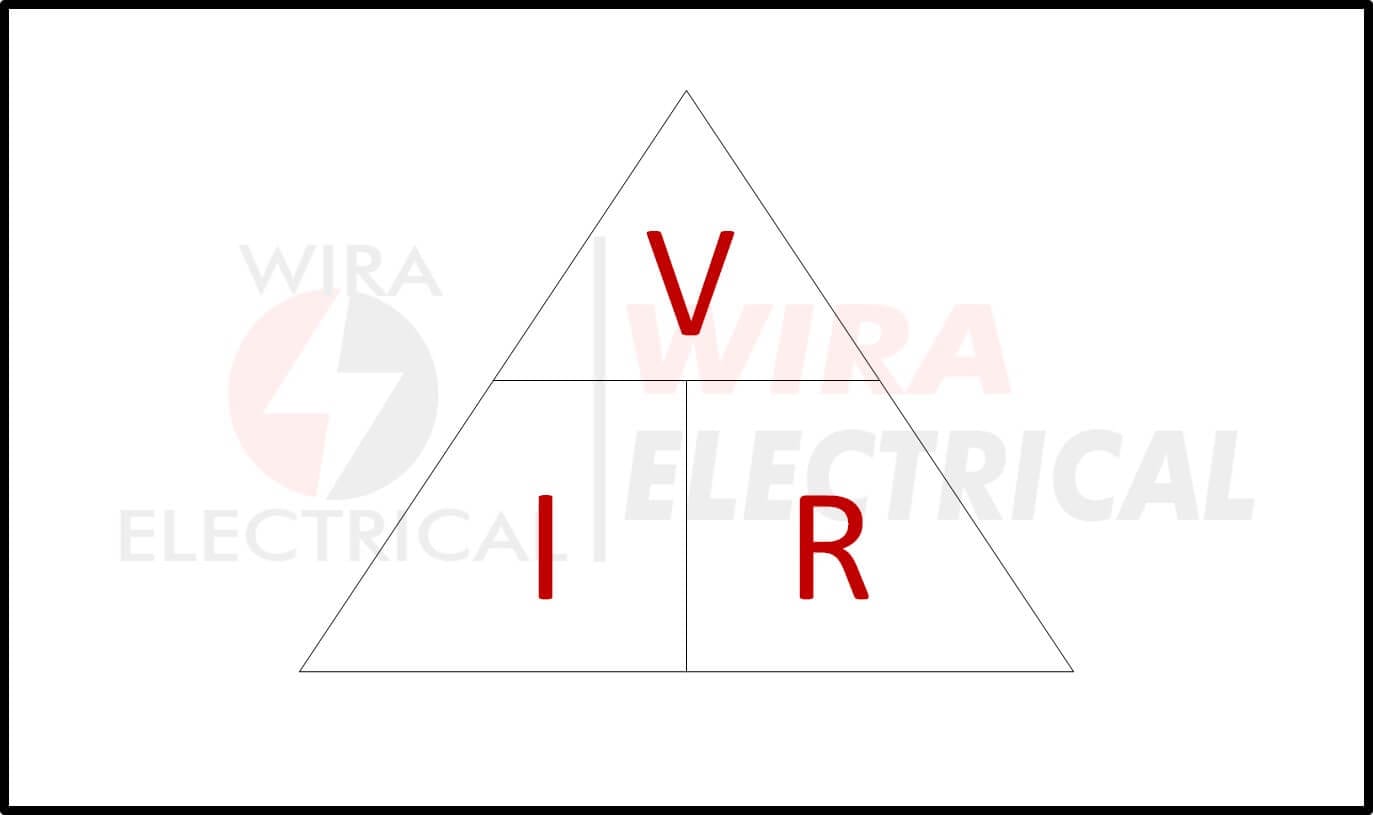

Hukum Ohm menunjukkan kepada kita hubungan tegangan, arus, dan resistansi (atau impedansi).

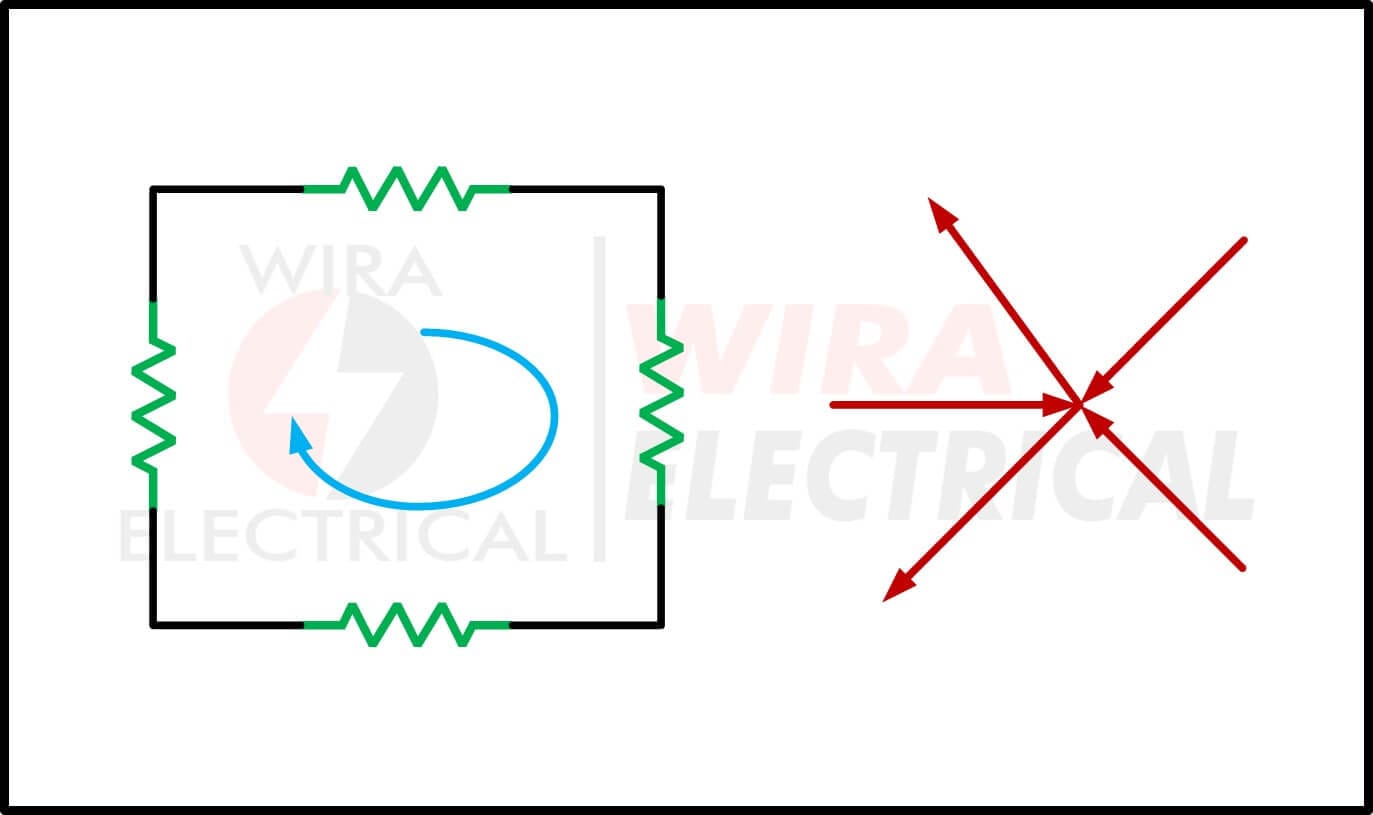

Hukum Kirchhoff menunjukkan kepada kita tegangan dalam suatu loop dan arus yang masuk ke suatu node.
Analisis yang tersisa akan dibahas di postingan lain karena cukup panjang untuk dipahami dengan baik.
Tidak hanya itu, kita dapat memanfaatkan analisis rangkaian untuk membuat rangkaian filter listrik dan mempelajari cara kerja alat ukur listrik.
Pertanyaan yang Sering Diajukan
Apa itu analisis rangkaian listrik?
Analisis rangkaian listrik adalah proses pemecahan dan penghitungan tegangan, arus, daya, resistansi, dan banyak hal lainnya dalam rangkaian listrik yang terdiri dari beberapa komponen yang terhubung. Mungkin ada elemen dasar dan lanjutan untuk membangun rangkaian dan memiliki banyak fungsi.
Apa saja metode analisis rangkaian listrik?
Ada analisis rangkaian listrik dasar dan lanjutan. Dasar dan fundamentalnya adalah Hukum Ohm, Hukum Kirchhoff, tegangan nodal, dan arus mesh. Ini dapat digunakan bersama untuk membentuk analisis yang lebih maju seperti Thevenin dan Norton.
Bagaimana cara menganalisis rangkaian elektronik?
Untuk langkah-langkah umum, pertama-tama Anda perlu menentukan analisis rangkaian mana yang paling berhasil. Kedua, sederhanakan rangkaian menjadi rangkaian ekuivalen dengan teknik yang diketahui. Ketiga, pecahkan rangkaian ekuivalen untuk menemukan variabel yang diinginkan dalam rangkaian.
