Wat is de Definitie van Elektrische Spanning?

Net zoals we eerder leerden, is een elektrische stroom de beweging van elektronen van het ene punt naar het andere. Deze beweging kan niet plaatsvinden zonder energieoverdracht. We hebben iets nodig om de elektronen te laten bewegen. Deze energieoverdracht is wat we kennen als elektrische spanning.

Elektrische Spanning Definitie

Elektrische spanning staat ook bekend als elektromotorische kracht (EMK) of potentiaalverschil, en vertegenwoordigt ook de batterij illustratie.

We zullen vaak een spanning variabele V tegenkomen, gevolgd door twee getallen of twee letters, zoals Vab of V12.

De spanning Vab vertegenwoordigt de spanning tussen punt a en b om een ​​eenheid lading van a naar b te verplaatsen. Dit is elektrische energie of werk en kan worden berekend met een wiskundige vergelijking:

Waar:

w = werk (joule = J)

q = lading (coulomb = C)

De spanning wordt gemeten in volt (V). Volt zelf kan worden weergegeven als een potentiaalverschil tussen twee punten in hetzelfde circuit door 1 joule energie per coulomb (C) lading die door een circuit gaat.

1 volt is gelijk aan 1 joule/coulomb of 1 newtonmeter/coulomb

Dus,

Spanning of potentiaalverschil is de energie die nodig is om een ​​eenheidslading door een element te laten bewegen, gemeten in volt (V).

Bekijk de onderstaande illustratie van een potentiaalverschil.

De spanning over een element dat is verbonden met de punten a en b.

Het symbool van positief (+) en negatief (-) representeert de stroomrichting of spanning polariteit.

Hoe we Vab interpreteren kan van elkaar verschillen, maar over het algemeen zijn er twee interpretaties:

1. Punt a heeft een hoger potentieel dan punt b
2. Potentieel bij punt a ten opzichte van punt b is Vab

Dus,

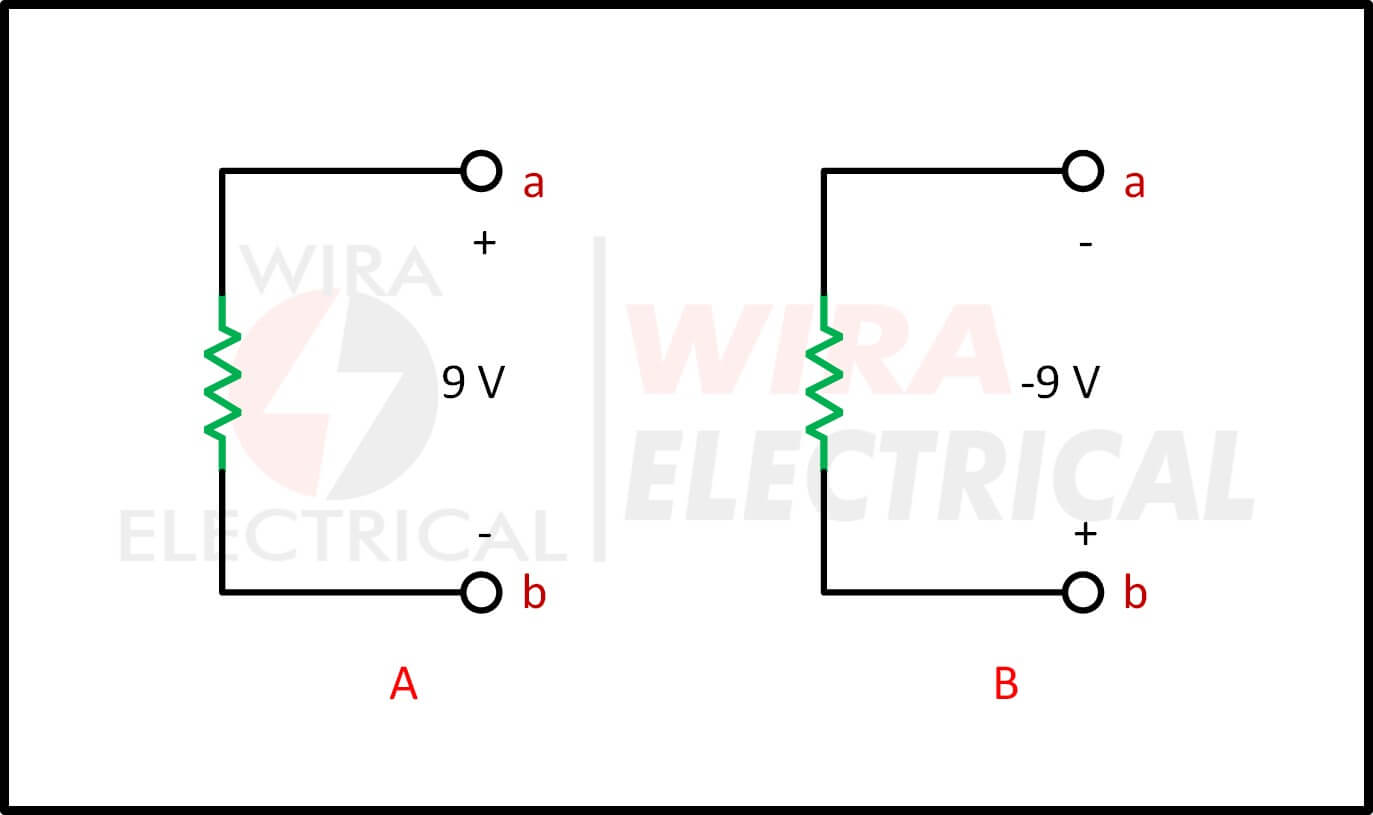

Om het makkelijker te maken, kunnen we de onderstaande illustratie bekijken, die bestaat uit spanning over een weerstand.

Deze twee weergaven hebben dezelfde spanning van 9 V, maar een verschillende polariteit op basis van de polariteit symbolen.

• Figuur A, punt a heeft een hoger potentieel dan punt b bij +9V.
• Figuur B, punt b heeft een hoger potentieel dan punt a bij -9V.

De conclusie die we kunnen trekken is:

• Figuur A, er is een spanningsval van 9V van a naar b.
• Figuur B, er is een spanningsstijging van 9V van b naar a.

Spanningsval is de afname van de spanning die optreedt in een elektrisch circuit wanneer stroom door een geleider of element gaat.

Als we alle definities die we onlangs hebben geleerd bij elkaar voegen, kunnen we alles over elektrische spanning concluderen in een illustratie hieronder:

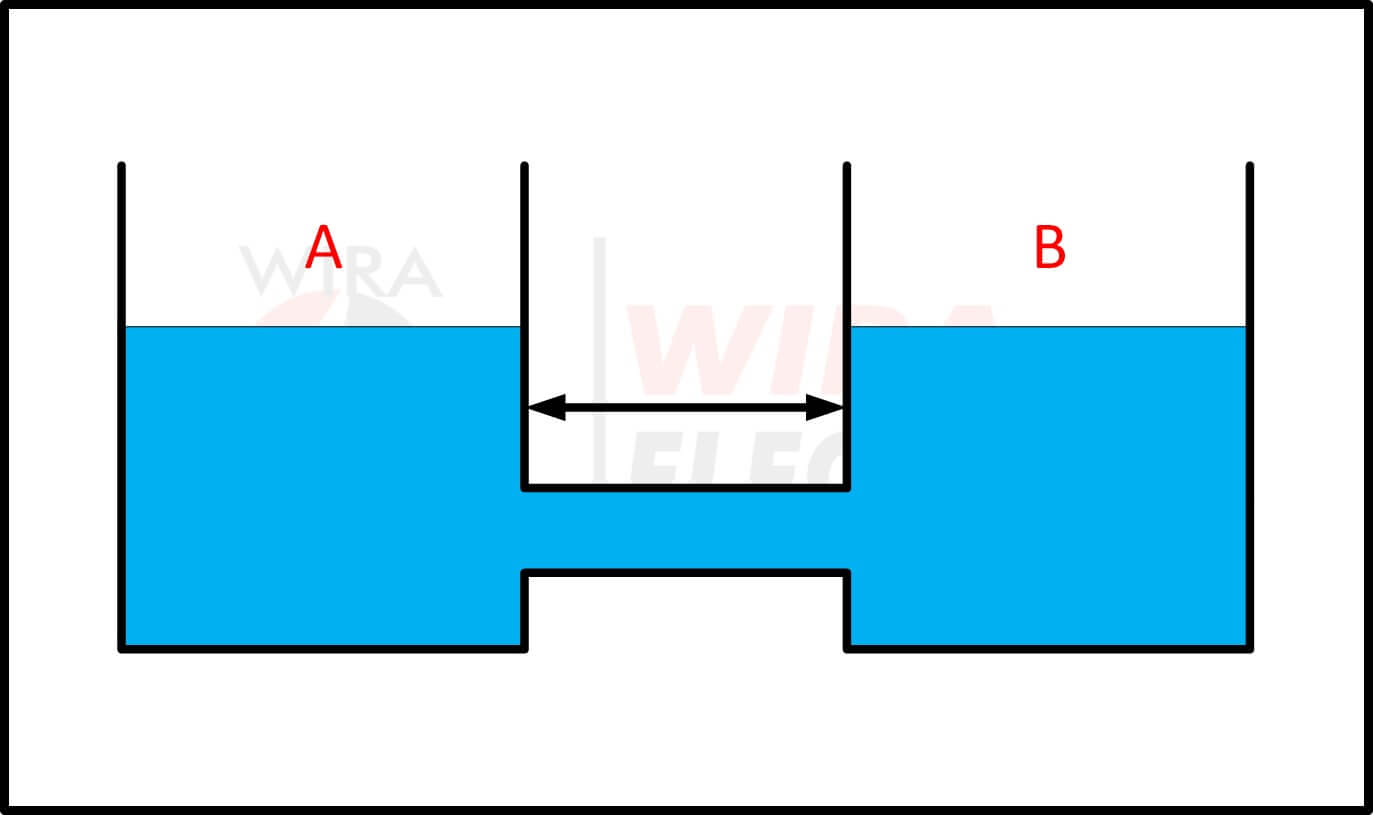

Als het “niveau” van A en B gelijk is, is er geen beweging.

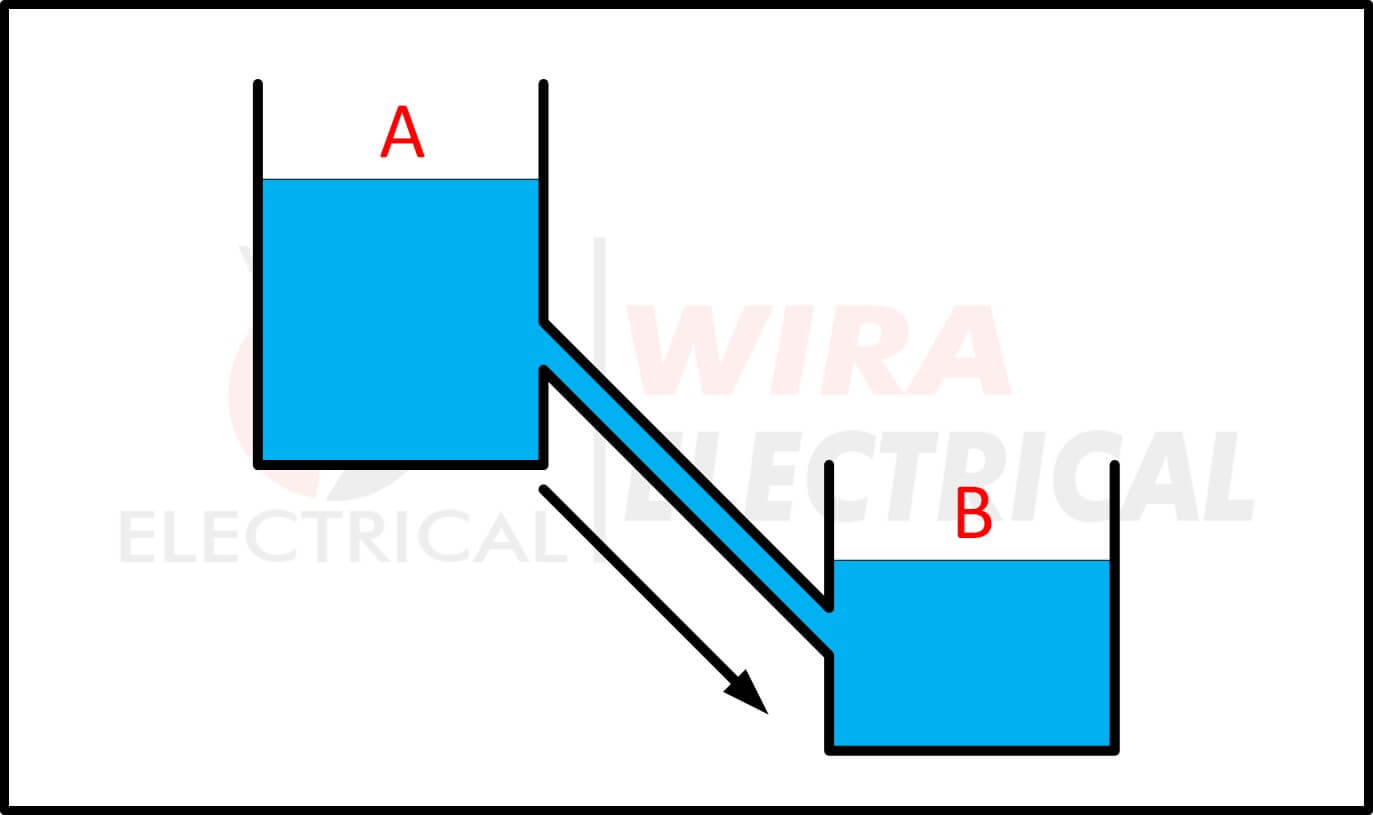

Als het “niveau” van A hoger is dan B, zal het “water” stromen.

Net als een elektrische stroom, kan elektrische spanning ook een constante waarde hebben als een DC-spanning (V) en een dynamische waarde als een AC-spanning (v).

De relatie tussen elektrische spanning en elektrische stroom kan worden gebruikt om elektrisch vermogen te berekenen.

Spanning Definitie in elektrische

Spanning of potentiaalverschil is het potentiaalverschil tussen twee punten. In een statisch elektrisch veld komt het overeen met het werk dat per eenheid lading nodig is om een ​​positieve testlading van het eerste punt naar het tweede punt te verplaatsen.

Spanning is een enigszins elektrische kracht die de negatieve elektrische ladingen (elektronen) of stroom door een circuit over veel circuit elementen verplaatst. Deze elektrische energie kan door onze componenten worden geabsorbeerd om verschillende vormen van energie te genereren.

Zoals hierboven vermeld, staat elektrische spanning ook bekend als elektromotorische kracht (EMK) die elektronen door circuit elementen verplaatst.

De relatie tussen spanning en stroom kan eenvoudig worden berekend met de wet van Ohm.

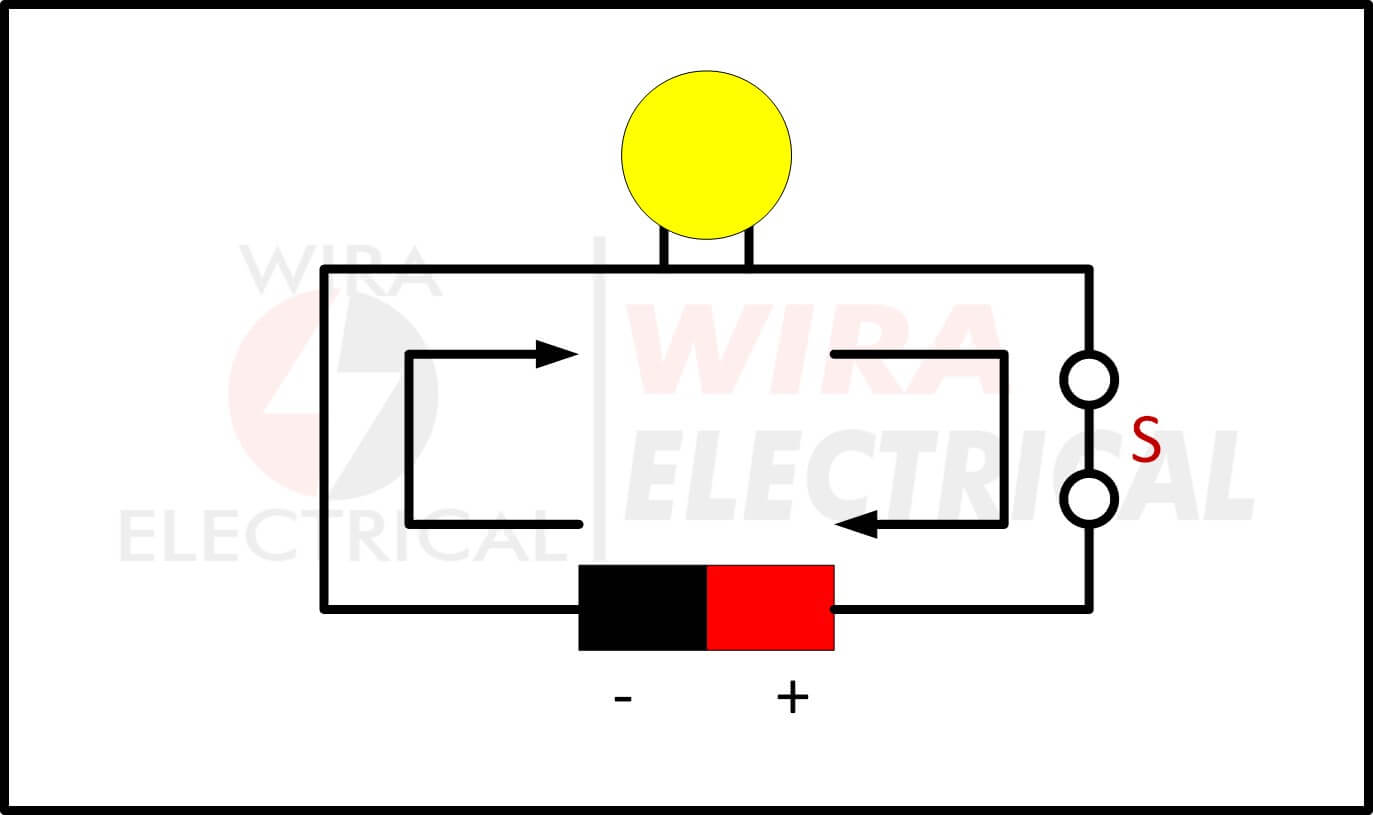

Bekijk het eenvoudige elektrische circuit hieronder.

Uit onze studie van elektrische stroom blijkt dat de elektronen in werkelijkheid van de negatieve naar de positieve pool of polariteit bewegen. Voor conventionele doeleinden die wereldwijd zijn overeengekomen, wordt de stroom bepaald door de positieve lading stroom (rode pijl) in plaats van de elektronenstroom (zwarte pijl).

Verdergaand op de bovenstaande illustratie, zijn er enkele werkzaamheden die gaande zijn:

1. Omdat het een batterij als spanningsbron heeft, is het een DC-circuit. De elektrische stroom zal door het circuit gaan stromen van de positieve naar de negatieve pool zodra de schakelaar gesloten is.
2. Omdat het nu een gesloten circuit is, zal de spanning een elektromotorische kracht genereren om de elektronen door het circuit te duwen van negatieve naar positieve polariteit.
3. Op het moment dat elektrische stroom door de lamp stroomt, zal deze de lamp aanzetten om hem te laten gloeien.
4. De stroom stroomt terug naar de positieve polariteit van de spanningsbron.

Met een paar trucjes kunnen we een knipperend LED-circuit maken.

Natuurlijk, als we het over elektrische stroom hebben, is de stroomrichting tegengesteld aan die van de elektronen.

Net zoals hierboven vermeld, zijn er twee soorten elektriciteit, gelijkspanning en wisselspanning.

De gelijkspanning heeft een constante waarde in de tijd, terwijl wisselspanning een oscillatie waarde heeft in de tijd. Of het nu wissel- of gelijkspanning is, het meetinstrument is de voltmeter.

Om de spanning met een voltmeter te meten, verbinden we eenvoudigweg de positieve en negatieve testkabels of probes met knooppunten in een elektrisch circuit of kabels van een component. Houd er rekening mee dat u een hogere spanningsschaal moet gebruiken voor de veiligheid van het gereedschap.
