Transformator atau trafo sangat penting dalam distribusi energi listrik dari tegangan tinggi ke tegangan lebih rendah atau sebaliknya. Jadi penting untuk mempelajari bagian penting transformator dan fungsinya. Transformator dapat dibagi menjadi transformator step-up dan transformator step-down. Kita tidak akan mempelajari hal itu saat ini. Kita akan mempelajari tentang bagian penting transformator dan fungsinya.
Bagian Penting Transformator
Sebuah transformator dibuat dari banyak bagian dengan fungsi spesifik masing-masing untuk memastikan dapat bekerja dengan sangat baik. Jika kita sudah mempelajari atau membaca tentang transformator kita akan ingat bahwa sebuah transformator terdiri dari: inti (core), belitan primer (primary winding), dan belitan sekunder (secondary winding). Hal itu tidak salah tetapi tidak betul seluruhnya. Jika kita hanya membahas tentang inti, belitan primer, dan belitan sekunder menandakan kita hanya akan melakukan analisis matematik. Ketika kita membahas “terbuat dari apa, akan ada lebih banyak dari itu.
Di bawah adalah bagian penting dari transformator dan fungsinya
Bingkai Isolator
Kita tidak menyadari bahwa bagian satu ini adalah salah satu bagian penting transformator. Insulated frame atau bingkai isolasi/isolator dibuat dari material isolator seperti kertas selulosa (kayu). Kita gunakan ini untuk meletakkan laminated sheet (lembaran laminasi).
Lembaran Laminasi
Kita letakkan beberapa lembaran besi untuk membuat inti besi laminasi terisolasi di atas insulated frame. Susunan lembaran besi ini adalah rangkaian magnetik dan dapat mengurangi rugi-rugi besi dan rugi-rugi eddy current.
Inti Laminasi
Tidak dapat dipungkiri bahwa inti laminasi merupakan bagian penting transformator. Kita menyusun lembaran laminasi dalam seri untuk membuat inti laminasi atau laminated core. Ketebalan dari inti perlu diperhitungkan dengan seksama. Bagian inti/ core adalah tempat dimana kita menyusun belitan tembaga. Biasanya terbuat dari besi untuk mengurangi rugi-rugi arus dan rugi-rugi Hysterisis. Material besi memiliki reluktansi rendah terhadap aliran fluks magnetik. Dari analisis matematik, diameter inti proporsional dengan rugi-rugi tembaga dan berbanding terbalik dengan rugi-rugi besi.
Limb
Limb atau lengan digunakan untuk meletakkan belitan.
Belitan
Belitan dapat dibuat dari kabel tembaga yang dibentuk seperti coil dan ditumpuk bersama. Tumpukan ini berhubungan satu sama lain untuk membentuk belitan. Belitan akan terbagi menjadi belitan primer dan belitan sekunder.
Belitan primer terhubung dengan rangkaian sumber (input) sedangkan belitan sekunder terhubung dengan rangkaian beban (output). Ada juga perbedaan antara belitan tegangan tinggi dengan belitan tegangan rendah. Kita letakkan belitan primer dan belitan sekunder pada limb dan pisahkan keduanya dengan lembaran isolator.
Baca juga : penjelasan dan fungsi dioda
Lembaran Isolator
Lembaran isolator akan melindungi belitan satu sama lain pada inti. Belitan terbuat dari kabel tembaga yang dibentuk coil. Tembaga sendiri memiliki konduktivitas dan elastisitas tinggi. Konduktivitas tinggi berarti kebutuhan tembaga yang lebih sedikit dan rugi-rugi lebih kecil. Elastisitas tinggi berarti konduktor lebih mudah dibengkokkan untuk membuat belitan yang rapat sekitar inti dan mengurangi jumlah tembaga dan volume belitan.
Tangki Transformator
Tank atau tangki transformator akan melindungi semua komponen di dalamnya, inti dan belitan dari efek atmosfer. Belitan akan diletakkan di dalamnya.
Konservator
Ini adalah bagian penting transformator yang tidak dapat dilewatkan. Konservator biasanya terbuat dari material logam dengan bentuk seperti drum dan diletakkan di atas transformator. Konservator terisi minyak setengah bagian untuk perluasan dan kontraksi ketika terjadi perubahan temperatur. Konservator di transformator mengandung minyak isolator.
Memiliki indikator level dan silica gel untuk menyerap kandungan air. Minyak pada transformator melapisi semua bagian dari transformator, jadi coil tegangan tinggi dan rendah tenggelam dalam minyak.
Ada dua jenis isolator: padat (kertas selulosa) dan cair (minyak). Tujuan dari isolator adalah mencegah kontak antar coil yang dapat menyebabkan short circuit dan kerusakan, sekaligus percikan. Konservator diletakkan di atas transformator.
Minyak Transformator

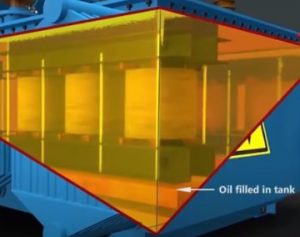

Minyak ini digunakan untuk pendinginan dan isolator. Bagian mana dari transformator yang perlu didinginkan dan diisolasi? Tentunya adalah inti dan belitan. Minyak ini biasanya mengandung minyak mineral hidrokarbon.
Breather
Breather kurang dikenal orang umum dalam penjelasan bagian penting transformator. Breather atau silica gel breather umumnya digunakan atau bahkan sering digunakan untuk diletakkan di dalam konservator yang terisi minyak transformator. Silica gel breather digunakan untuk menyerap kelembaban pada udara yang diserap transformer ketika proses “pernapasan”. Kelembaban yang diserap ke dalam transformator dapat menyebabkan kerusakan karena isolator terpengaruh. Kristal silika menyerap kelembaban pada udara ketika melewati silica gel.
Buchholz Relay
Buchholz relay digunakan untuk mendeteksi kerusakan dalam transformator. Bagian ini dipasang di antara tangki transformator dan konservator. Relay ini adalah relay tipe aktuator gas dan mampu mendeteksi kerusakan lebih awal dari tipe perlindungan lain.
Ventilasi Ledakan
Ventilasi ledakan dipasang di atas tangki konservator. Digunakan untuk mengeluarkan minyak panas mendidih dari transformator ketika kerusakan internal terjadi untuk mencegah transformator dari ledakan.
Tabung Pendingin
Terlihat dari namanya sudah menggambarkan fungsinya. Tabung pendingin mendinginkan minyak transformator yang digunakan conservator. Prosedur pendinginan dapat dibagi menjadi natural dan dipaksa. Pendinginan natural menggunakan minyak dingin yang bergerak ke bawah ketika minyak panas bergerak ke atas. Untuk pendinginan dipaksa kita akan menggunakan pompa eternal.
Tap changer
Tap changer digunakan untuk mengubah rasio transformator untuk menghasilkan tegangan sekunder yang lebih baik daripada mengubah tegangan primer. Hal yang penting untuk sebuah jaringan listrik untuk memenuhi kualitas pelayanan dengan mengubah rasio transformator sehingga dapat menghasilkan keluaran tegangan yang diinginkan. Tap changer terdiri dari on-load dan off-load. Untuk on-load kita tidak perlu memutuskan transformator dari input sedangkan untuk off-load kita perlu memutuskan transformator dari input.
Bushing Tegangan Rendah dan Tinggi
Bushing isolator digunakan di antara tegangan yang dihasilkan dari belitan di dalam transformator untuk dialirkan ke jaringan listrik. Bushing akan meminimalisir resiko kontak antara atmosfer yang dapat menyebabkan short circuit. Bushing biasanya terbuat dari keramik. Bushing juga memberikan isolasi antara konduktor dan tangki yang terhubung ground.
Sumber Gambar: LearnEngg
