Daftar Singkat Standar Warna Kabel Listrik Tiap Negara

Standar warna kabel listrik atau kode warna kabel listrik baik AC atau DC diklasifikasikan berdasarkan standar nasional tiap negara. Kalian mungkin menemukan warna yang berbeda untuk tiap negara, untuk itu kita perlu memperhatikan atau berkonsultasi dengan orang yang profesional dalam bidang ini.

Perlu diperhatikan bahwa tidak semua negara memiliki standar warna kabel listrik yang didokumentasikan. Jika kita menemukan hal ini, kita perlu menggunakan acuan lokal atau warna alternatif.

Standar warna kabel listrik adalah hal penting yang harus diperhatikan, khususnya untuk teknisi, insinyur, atau bahkan orang pada umumnya.

Kenapa?

Jika kalian membuka kotak saklar atau stop kontak listrik, kalian mungkin bertemu dengan kabel berwarna yang membingungkan.

Untuk kalian yang belum mempelajari hal ini, mari kita belajar sedikit tentang hal ini.

Kenapa kita menggunakan warna yang berbeda untuk kabel listrik? Tidak lebih dan tidak kurang untuk membedakan standarisasi kabel.

Kabel berwarna hitam berbeda dengan kabel berwarna coklat, jingga, merah, atau hijau.

Kita perlu tahu apa tujuan khusus untuk tiap warna sebelum menyentuhnya (kalian sebaiknya tidak menyentuh atau cabut-pasang kabel sebelum mengetahui arti dari warna kabelnya).

Mengetahui arti warna dapat melindungi kita dan perangkat elektronik kita.

Sebelum kita belajar mengenai standar warna kabel listrik, mari kita pahami sedikit apa itu kabel listrik terlebih dahulu.

Perkabelan Listrik

Perkabelan listrik merupakan bagian instalasi perangkat elektronik dan kabel listrik. Perangkat elektronik dapat berupa board elektronik, saklar, stop kontak, dan pencahayaan ruangan.

Perkabelan perlu diperhatikan dengan hati-hati. Kita harus mengikuti standar keamanan dan praktek instalasi. Tipe dari kabel dan ukurannya diklasifikasikan dengan ketat terhadap kapabilitas tegangan dan arus.

Tidak hanya itu, temperatur, paparan cahaya, kelembapan, dan kadar kimia direncanakan dengan hati-hati.

Standar perkabelan listrik dan instalasi perkabelan listrik dibuat dengan tujuan keamanan maksimal untuk orang-orang dan perangkat elektronik.

Standar ini bervariasi tiap negara dan dibuat kode untuk organisasi nasional atau internasional.

Perlu diingat bahwa instalasi beberapa waktu lalu mungkin memiliki warna yang berbeda. Hal yang lebih baik jika kita menyimpan sejarah kode warna. Dengan strategi ini, kita memperoleh keamanan yang lebih baik dan mudah.

Dari daftar di bawah, kita akan belajar tentang:

• Warna kabel fasa
• Diagram warna perkabelan
• Kode warna konduktor
• Daftar warna fasa
• Warna kabel positif dan negatif

Baca juga : Thevenin dan Norton rangkaian AC

Standar Warna Kabel Listrik Eropa

Sebagian besar Eropa menggunakan standar IEC 60446 (International Electrotechnical Commision) untuk daftar warna kabel listrik. Warna dan label dapat diamati di bawah:

1. Satu fasa, Line (L) = cokelat
2. Tiga fasa, Line 1 (L1) = cokelat
3. Tiga fasa, Line 2 (L2) = hitam
4. Tiga fasa, Line 3 (L3) = abu-abu
5. Netral (N) = biru
6. Protective earth / ground (PE) = hijau-kuning

Dari daftar di atas kita simpulkan bahwa:

1. Untuk sistem satu fasa kita akan menemukan:
   • Positif = cokelat
   • Negatif = biru

2. Untuk sistem tiga fasa kita akan menemukan:
   • Positif = cokelat, hitam, abu-abu
   • Netral = biru

Standar Warna Kabel Listrik Inggris (UK)

United Kingdom (UK) atau Inggris Raya sekarang mengadaptasi IEC 60446 sebagai standar warna kabel listrik negaranya dari keputusan British Standard BS 7671:2001 Amendment No 2:2004. Terdapat sedikit tambahan bahwa Inggris menggunakan warna abu-abu sebagai konduktor aktif. Sama seperti di atas, warna perkabelan Inggris (dengan tambahan) beserta warna tiga fasa adalah:

1. Satu fasa, Line (L) = cokelat, abu-abu
2. Tiga fasa, Line 1 (L1) = cokelat
3. Tiga fasa, Line 2 (L2) = hitam
4. Tiga fasa, Line 3 (L3) = abu-abu
5. Netral (N) = biru
6. Protective earth / ground (PE) = hijau-kuning

Dari daftar di atas kita simpulkan bahwa:

1. Untuk sistem satu fasa kita akan menemukan:
   • Positif = cokelat, abu-abu
   • Negatif = biru

2. Untuk sistem tiga fasa kita akan menemukan:
   • Positif = cokelat, hitam, abu-abu
   • Netral = biru

Standar Warna Kabel Listrik Amerika Serikat (US)

Negara Amerika Serikat mengikuti standar warna kabel listrik dari National Electrical Code (NEC). Standar warna perkabelan dari NEC diklasifikasikan menjadi kabel fleksibel dan kabel tetap.

Kabel Fleksibel

Standar warna kabel listrik dari kategori ini adalah warna kabel ekstensi, kabel power, dan kabel lampu.

Tegangan line 120 V:

1. Line (L) = hitam
2. Netral (N) = putih
3. Protective earth / ground (PE) = hijau, hijau-kuning bergaris

Tegangan line 240 V (fasa terpisah):

1. Line (L) = hitam atau merah
2. Netral (N) = putih
3. Protective earth / ground (PE) = hijau, hijau-kuning bergaris

Kabel Tetap

Standar warna kabel listrik dari kategori ini adalah kabel tiga fasa, semua kabel di belakang dinding, di dalam dinding, atau pada dinding.

Warna kabel tegangan line 120, 208, 240 V

1. Tiga fasa, Line 1 (L1) = hitam
2. Tiga fasa, Line 2 (L2) = merah
3. Tiga fasa, Line 3 (L3) = biru
4. Netral (N) = putih
5. Protective earth / ground (PE) = hijau, hijau-kuning bergaris (sistem dengan isolasi), tembaga (tanpa isolasi)

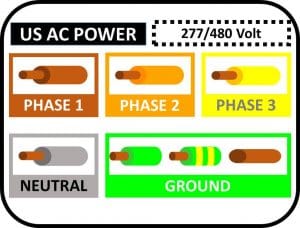

Warna kabel tegangan line 277, 480 V

1. Tiga fasa, Line 1 (L1) = cokelat
2. Tiga fasa, Line 2 (L2) = jingga
3. Tiga fasa, Line 3 (L3) = kuning
4. Netral (N) = abu-abu
5. Protective earth / ground (PE) = hijau, hijau-kuning bergaris (sistem dengan isolasi), tembaga (tanpa isolasi)

Standar Warna Kabel Listrik Kanada

Negara Kanada mengikuti standar warna kabel listrik dari Canadian Electric Code (CEC). Standar warna perkabelan dari CEC diklasifikasikan menjadi kabel fleksibel dan kabel tetap.

Kabel Fleksibel

Standar warna kabel listrik dari kategori ini adalah warna kabel ekstensi, kabel power, dan kabel lampu.

Tegangan line 120 V:

1. Line (L) = hitam
2. Netral (N) = putih
3. Protective earth / ground (PE) = hijau, hijau-kuning bergaris

Tegangan line 240 V (fasa terpisah):

1. Line (L) = hitam atau merah
2. Netral (N) = putih
3. Protective earth / ground (PE) = hijau, hijau-kuning bergaris

Kabel Tetap

Standar warna kabel listrik dari kategori ini adalah kabel tiga fasa, semua kabel di belakang dinding, di dalam dinding, atau pada dinding.

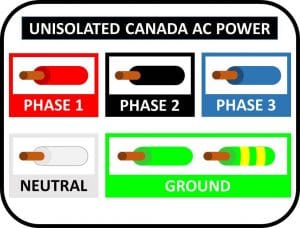

Untuk sistem tanpa isolasi

1. Satu fasa, Line (L) = merah, hitam
2. Tiga fasa, Line 1 (L1) = merah
3. Tiga fasa, Line 2 (L2) = hitam
4. Tiga fasa, Line 3 (L3) = biru
5. Netral (N) = putih, abu-abu
6. Protective earth / ground (PE) = hijau, hijau-kuning bergaris (sistem dengan isolasi), tembaga (tanpa isolasi)

Untuk sistem dengan isolasi

1. Satu fasa, Line (L) = jingga, cokelat
2. Tiga fasa, Line 1 (L1) = jingga
3. Tiga fasa, Line 2 (L2) = cokelat
4. Tiga fasa, Line 3 (L3) = kuning
5. Netral (N) = putih, abu-abu
6. Protective earth / ground (PE) = hijau, hijau-kuning bergaris (sistem dengan isolasi)

Standar Warna Kabel Listrik Australia dan New Zealand

Negara Australia dan New Zealand mengikuti standar warna kabel listrik dari AS/NZS 3000:2007 3.8.1, 3.8.3 untuk kabel fleksibel.

Kabel Fleksibel

Standar warna kabel listrik dari kategori ini adalah warna kabel ekstensi, kabel power, dan kabel lampu.

Tegangan line 120 V:

1. Line (L) = cokelat
2. Netral (N) = biru
3. Protective earth / ground (PE) = hijau-kuning bergaris

Australia dan New Zealand mengikuti standar warna kabel listrik dari AS/NZS 3000:2007 3.8.1 table 3.4 untuk kabel tetap.

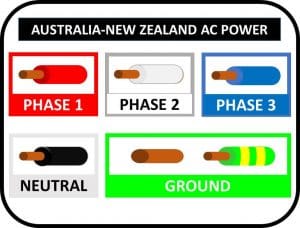

Kabel Tetap

Standar warna kabel listrik dari kategori ini adalah kabel tiga fasa, semua kabel di belakang dinding, di dalam dinding, atau pada dinding.

Dilarang = kuning, biru muda, hitam, hijau, hijau-kuning bergaris

1. Satu fasa, Line (L) = merah, cokelat
2. Satu fasa, switched line = putih
3. Tiga fasa, Line 1 (L1) = merah
4. Tiga fasa, Line 2 (L2) = putih
5. Tiga fasa, Line 3 (L3) = biru
6. Netral (N) = hitam, biru muda
7. Protective earth / ground (PE) = hijau, hijau-kuning bergaris (sistem dengan isolasi), tembaga (tanpa isolasi)

Standar Warna Kabel Listrik China

Negara China (PRC) memiliki standar warna kabel listrik untuk kabel fleksibel dan tetap sebagai berikut.

Kabel Fleksibel

Standar warna kabel listrik dari kategori ini adalah warna kabel ekstensi, kabel power, dan kabel lampu:

1. Line (L) = kuning, hijau, merah
2. Netral (N) = hitam, biru
3. Protective earth / ground (PE) = hijau-kuning bergaris

Kabel Tetap

Standar warna kabel listrik dari kategori ini adalah kabel tiga fasa, semua kabel di belakang dinding, di dalam dinding, atau pada dinding.

1. Tiga fasa, Line 1 (L1) = kuning
2. Tiga fasa, Line 2 (L2) = hijau
3. Tiga fasa, Line 3 (L3) = merah
4. Netral (N) = hitam
5. Protective earth / ground (PE) = hijau-kuning bergaris

Standar Warna Kabel Listrik Brazil

Negara Brazil memiliki standar warna kabel listrik menurut ABNT NBR 5410:2004 6.1.5 untuk kabel fleksibel dan tetap sebagai berikut.

Kabel Fleksibel

Standar warna kabel listrik dari kategori ini adalah warna kabel ekstensi, kabel power, dan kabel lampu:

1. Line (L) = warna apapun selain hijau dan hijau-kuning bergaris, kuning dilarang jika hijau atau hijau-kuning bergaris digunakan, biru dapat digunakan ketika tidak ada kabel netral.
2. Netral (N) = biru muda
3. Protective earth / ground (PE) = hijau, hijau-kuning bergaris

Kabel Tetap

Standar warna kabel listrik dari kategori ini adalah kabel tiga fasa, semua kabel di belakang dinding, di dalam dinding, atau pada dinding.

1. Tiga fasa, Line 1 (L1) = hitam
2. Tiga fasa, Line 2 (L2) = putih
3. Tiga fasa, Line 3 (L3) = merah
4. Netral (N) = biru muda
5. Protective earth / ground (PE) = hijau, hijau-kuning bergaris

Standar Warna Kabel Listrik Afrika Selatan

Negara Afrika Selatan memiliki standar warna kabel listrik untuk kabel fleksibel dan tetap sebagai berikut.

Kabel Fleksibel

Standar warna kabel listrik dari kategori ini adalah warna kabel ekstensi, kabel power, dan kabel lampu. Afrika Selatan menggunakan standar IEC 60446 untuk kabel fleksibel:

1. Satu fasa, Line (L) = cokelat
2. Tiga fasa, Line 1 (L1) = cokelat
3. Tiga fasa, Line 2 (L2) = hitam
4. Tiga fasa, Line 3 (L3) = abu-abu
5. Neutral (N) = biru
6. Protective earth (PE) = hijau-kuning bergaris

Kabel Tetap

Standar warna kabel listrik dari kategori ini adalah kabel tiga fasa, semua kabel di belakang dinding, di dalam dinding, atau pada dinding.

1. Tiga fasa, Line 1 (L1) = merah atau kuning
2. Tiga fasa, Line 2 (L2) = putih atau biru
3. Netral (N) = hitam
4. Protective earth / ground (PE) = hijau-kuning bergaris

Standar Warna Kabel Listrik India

Negara India memiliki standar warna kabel listrik sebagai berikut.

1. Satu fasa, Line (L) = merah
2. Tiga fasa, Line 1 (L1) = merah
3. Tiga fasa, Line 2 (L2) = kuning
4. Tiga fasa, Line 3 (L3) = biru
5. Neutral (N) = hitam
6. Protective earth (PE) = hijau-kuning bergaris

Dari daftar di atas kita simpulkan bahwa:

1. Untuk sistem satu fasa kita akan menemukan:
   • Positif = merah
   • Negatif = hitam

2. Untuk sistem tiga fasa kita akan menemukan:
   • Positif = merah, kuning, biru
   • Netral = hitam

Standar Warna Kabel Listrik Indonesia

Indonesia menggunakan standar warna kabel listrik dari PUIL 2011 (Persyaratan Umum Instalasi Listrik) yang diadaptasi dari IEC 60446 sebagai berikut:

1. Satu fasa, Line (L) = cokelat, abu-abu
2. Tiga fasa, Line 1 (L1) = cokelat
3. Tiga fasa, Line 2 (L2) = hitam
4. Tiga fasa, Line 3 (L3) = abu-abu
5. Netral (N) = biru
6. Protective earth (PE) = hijau-kuning

Dari daftar di atas dapat kita simpulkan bahwa:

1. Untuk sistem satu fasa kita akan menemukan:
   • Positif = cokelat, abu-abu
   • Negatif = biru

2. Untuk sistem tiga fasa kita akan menemukan:
   • Positif = cokelat, hitam, abu-abu
   • Neutral = biru

Standar Warna Kabel Listrik DC

Terdapat juga standar warna kabel listrik untuk tegangan DC tetapi kita hanya akan membahas NEC dan IEC karena keduanya yang paling umum digunakan. Standar ini meliputi kode warna 5V, 12V, 24V, atau bahkan lebih tinggi.

Standar warna kabel listrik NEC-DC

• Dua Kabel Tanpa Ground
  • Positif (L+) = merah
  • Negatif (L-) = hitam
  • Protective earth (PE) = tembaga, hijau, hijau-kuning
• Dua Kabel Dengan Ground
  • Positif (L+) = merah
  • Netral (N) = putih
  • Negatif (L-) = hitam
  • Protective earth (PE) = tembaga, hijau, hijau-kuning
• Tiga Kabel Dengan Ground
  • Positif (L+) = merah
  • Netral (N) center tap = putih
  • Negatif (L-) = hitam
  • Protective earth (PE) = tembaga, hijau, hijau-kuning

Standar warna kabel listrik IEC-DC

• Dua Kabel Tanpa Ground
  • Positif (L+) = cokelat
  • Negatif (L-) = abu-abu
  • Protective earth (PE) = hijau-kuning
• Dua Kabel Dengan Ground
  • Positif (L+) = cokelat
  • Netral (N) = biru
  • Negatif (L-) = abu-abu
  • Protective earth (PE) = hijau-kuning
• Tiga Kabel Dengan Ground
  • Positif (L+) = cokelat
  • Netral (N) center tap = biru
  • Negatif (L-) = abu-abu
  • Protective earth (PE) = hijau-kuning

Kesimpulan

Dari data di atas kita simpulkan bahwa:

• Standar warna kabel listrik tiap negara bersifat unik satu sama lain, kecuali untuk Amerika dan Kanada.
• Warna di atas adalah standar warna terbaru untuk tiap negara.
• Kalian mungkin perlu untuk menyimpan sejarah standar warna versi sebelumnya untuk keamanan yang lebih baik.
