Op Amp dapat juga dianalisa ketika terhubung dengan sumber ac. Ide dasarnya adalah sama dengan beberapa teknik lain, antara lain :
- Transformasikan rangkaian ke domain fasor atau frekuensi
- Selesaikan masalah menggunakan teknik analisa rangkaian
- Kirchoff
- Nodal
- Mesh
- Superposisi
- Transformasi sumber
- Thevenin dan Norton
- Transformasikan lagi hasilnya ke domain waktu.
Baca juga : jenis relay
Rangkaian AC Op Amp
Tolong ingat, kita akan menggunakan op amp ideal untuk mempermudah pemahaman. Perhatikan kunci dari proses analisa rangkaian op amp, antara lain :
- Tidak ada arus yang masuk di semua terminal input
- Tegangan pada terminal input adalah nol
Mari kita simak contoh di bawah :
1. Tentukan vo(t) untuk op amp di Rangkaian.(1a) jika vs = 3 cos 1000t V.
 |
| Gambar 1. Untuk contoh 1 : (a) rangkaian asal pada domain waktu, (b) domain frekuensinya |
Solusi :
Kita pertama mengubah rangkaian ke domain frekuensi seperti di Gambar.(1b), dimana Vs = 3∠0o, ω = 1000 rad/s. Menggunakan KCL di node 1 kita peroleh
atau
 |
| (1.1) |
Pada node 2, KCL menghasilkan
dan menghasilkan
 |
| (1.2) |
Substitusi Persamaan.(1.2) ke (1.1) menghasilkan
Jadi
2. Hitung penguatan (gain) closed loop dan pergeseran fasa untuk rangkaian di Gambar.(2). Anggap R1 = R2 = 10 kΩ, C1 = 2 uF, C2 = 1 uF, dan ω = 200 rad/s.
 |

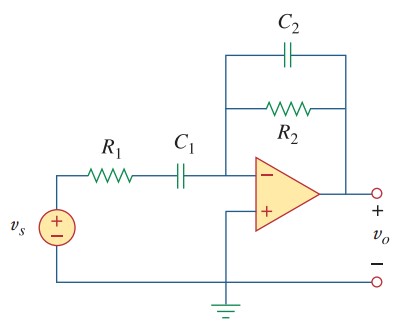

| Gambar 2 |
Solusi :
Nilai feedback dan impedansi inputnya adalah
Karena rangkaian di Gambar.(2) adalah inverting amplifier atau penguat pembalik, penguat closed loop adalah
Substitusi nilai yang diperoleh dari R1, R2, C1, C2, dan ω, kita dapatkan
Jadi, penguat closed loop adalah 0.434 dan pergeseran fasa adalah 130.6o
