Resistor adalah elemen pasif listrik fundamental dalam rangkaian listrik. Hampir setiap rangkaian memiliki setidaknya satu resistor untuk memberikan resistansi pada rangkaian. Mengenai mengapa resistor merupakan elemen fundamental, kita akan membahasnya nanti. Untuk menggunakan resistor yang benar, kita perlu memahami cara menghitung resistansi berdasarkan kode warnanya. Kita akan mempelajari cara membaca kode warna resistor 10K ohm.
Kode Warna Resistor 10k Ohm
Kode warna resistor adalah kode warna untuk mewakili nilai resistansi resistor tersebut. Kode warna dapat dibentuk dengan 3, 4, atau 5 pita warna. Setiap pita mewakili nilai unik berdasarkan posisinya di pita warna.
Kode warna resistor mengikuti IEC 60062 yang digunakan oleh produksi dan aplikasi di seluruh dunia.
Seperti yang disebutkan di atas, kita akan mencoba berlatih cara membaca pita warna dengan kode warna resistor 10K ohm yang sederhana. 10k Ohm berarti resistor kita memiliki resistansi sekitar 10.000 Ohm.

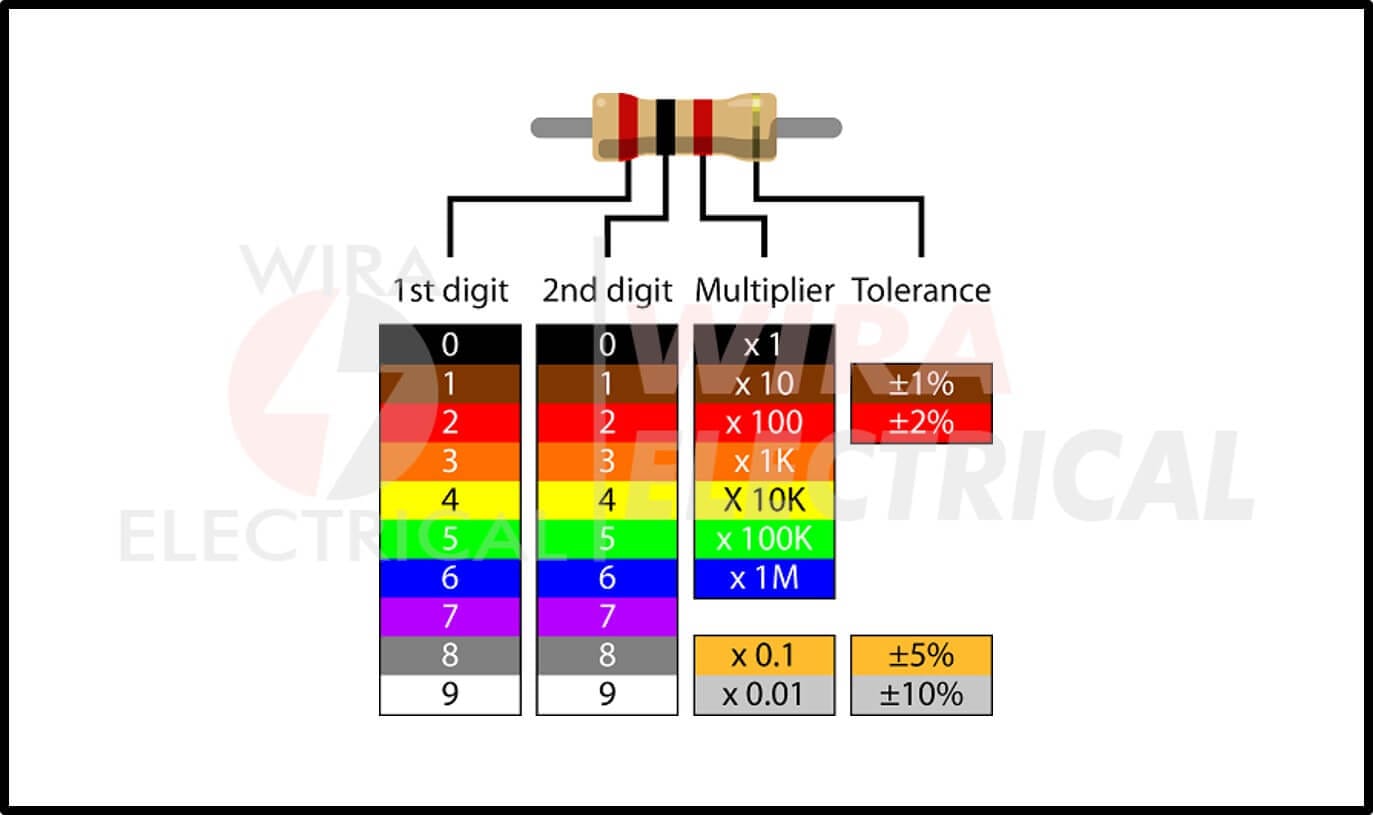

Di sini kita akan menggunakan kode warna empat pita karena nilainya tidak terlalu tinggi dan cukup umum digunakan. Dari bagan kode warna resistor untuk empat pita di bawah ini,
- Pita pertama mewakili angka, digit pertama.
- Pita kedua mewakili angka, digit kedua.
- Pita ketiga mewakili pengali.
- Pita keempat mewakili persentase toleransi.
Resistor 10k Ohm
Dari bagan di atas, kita dapat menggunakannya langsung untuk membaca resistansi resistor yang ditunjukkan di bawah ini.
Perlu diingat bahwa ukuran dan warna badan resistor tidak terkait dengan bagan kode warna. Ukuran dan warna mungkin menunjukkan peringkat daya resistor, bukan resistansinya.
Kode warna di atas menunjukkan bahwa
Pita | Warna | Warna Pita | Nilai |
1st | Coklat |
| 1 |
2nd | Hitam |
| 0 |
3rd | Jingga |
| 1000 |
4th | Emas |
| ±5% |
Dari bagan kode warna dan tabel:
- Pita pertama berwarna coklat, yang menunjukkan bahwa angka digit pertama adalah 1.
- Pita kedua berwarna hitam, yang menunjukkan bahwa angka digit kedua adalah 0.
- Pita ketiga berwarna jingga, yang menunjukkan bahwa pengalinya adalah 1000.
- Pita keempat berwarna emas, yang menunjukkan bahwa toleransinya adalah ±5%.
Resistansinya adalah (1) (0) (x 1000) (±5%) = 10K ±5% Ohm.

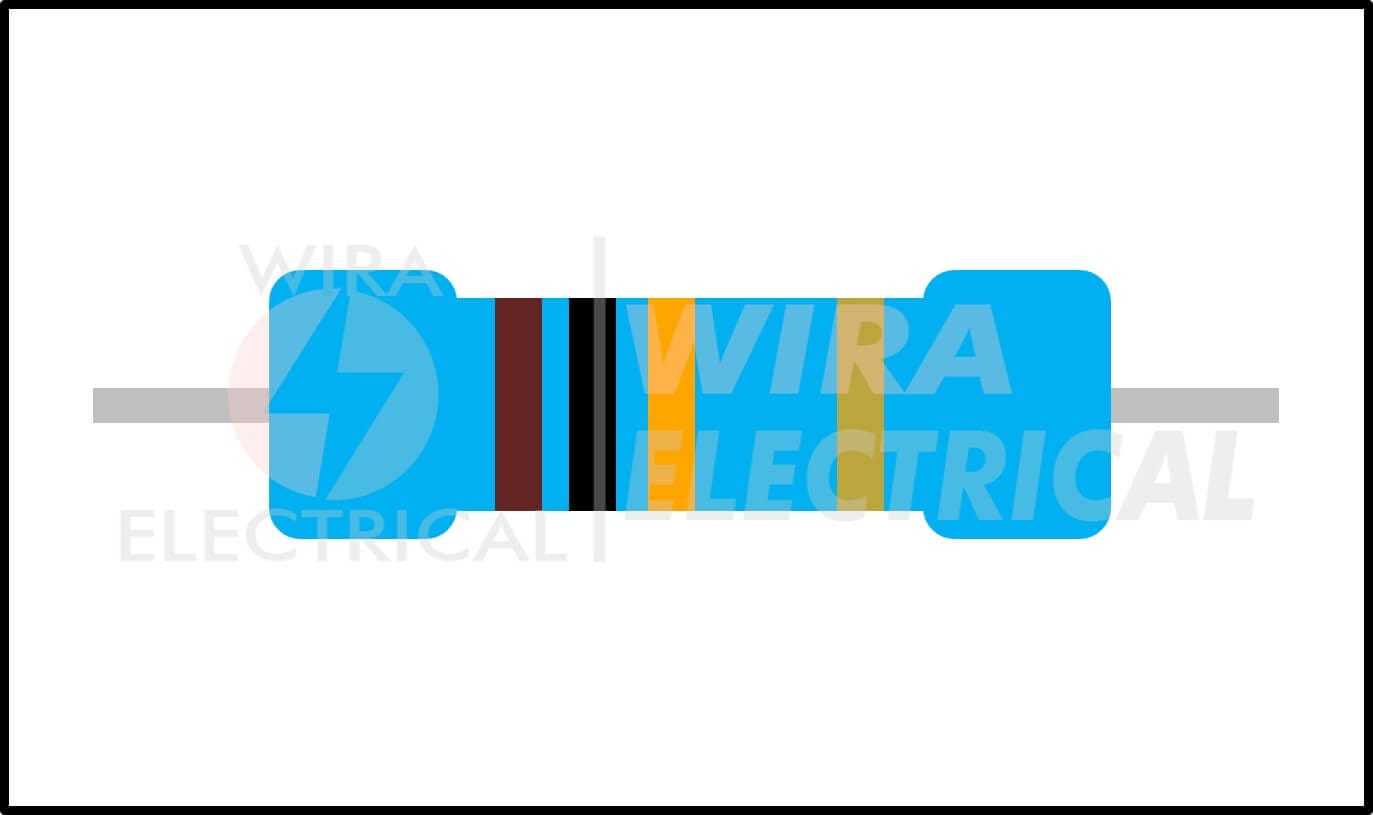

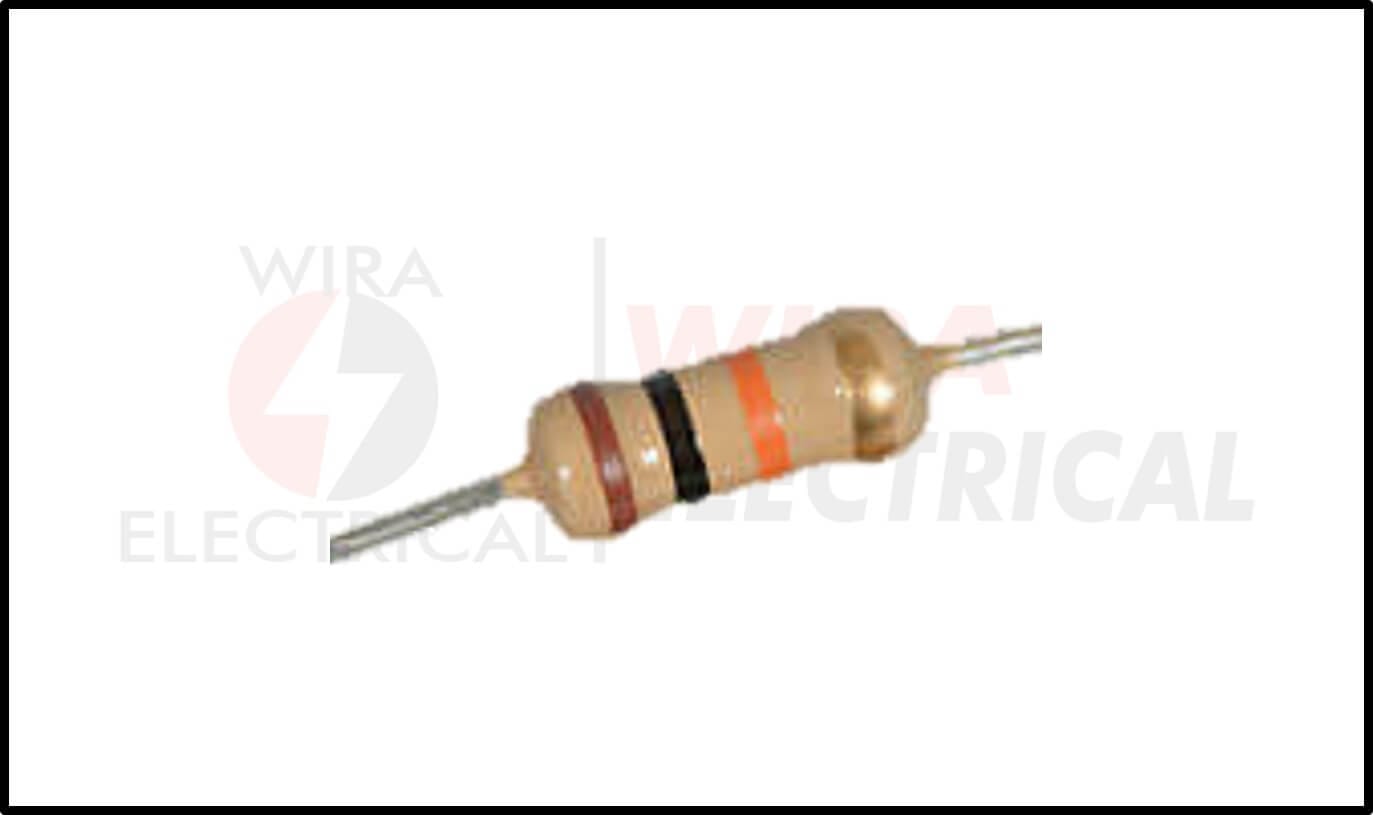

Berikut ini adalah gambar nyata dari resistor 10k ohm. Seperti yang disebutkan, kode warnanya adalah coklat – hitam – jingga– emas.

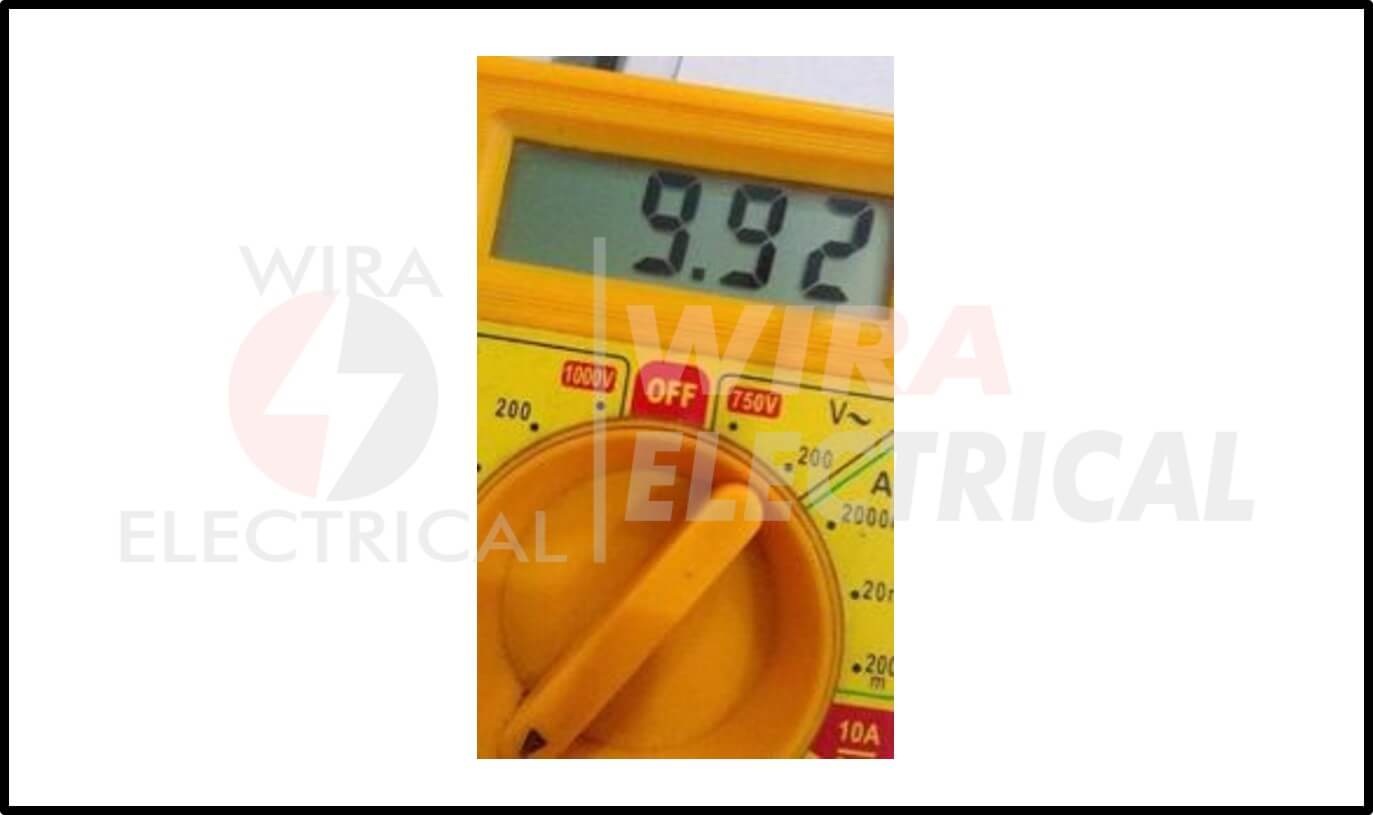

Jika kita menggunakan multimeter atau ohmmeter, kita akan memperoleh resistansi sebesar 10k ±5%. 5% merupakan toleransi dari pita emas. Artinya, resistansi akan berkisar antara 9,5k hingga 10,5k Ohm.
Pertanyaan yang Sering Diajukan
Bagaimana cara mengetahui apakah saya memiliki resistor 10k ohm?
Resistor 10k ohm memiliki 4 pita warna: cokelat, hitam, jingga, dan emas dengan toleransi masing-masing 5%.
Apa warna resistor 10K ohm?
Kode Warna Coklat / Hitam / Jingga / Emas
Bagaimana cara mengetahui apakah saya memiliki resistor 10K ohm?
Apa kode warna resistor 10k?
Pita pertama berwarna coklat yang berarti 1.
Pita kedua berwarna hitam yang berarti 0.
Pita ketiga – pengali x 1 kΩ – berwarna jingga.
Pita keempat bergantung pada toleransi – jadi warna apa pun dapat digunakan untuk pita toleransi.
Apa itu resistor 10K ohm?
Umumnya digunakan pada papan tempat memotong roti dan papan perf, resistor 10K ini menjadi pull-up, pull-down, dan pembatas arus yang sangat baik.
Apa arti 10K ohm?
Bayangkan Anda memiliki sumber tegangan pada 6V. Jika Anda memiliki resistor 10K Ohm, Anda akan memiliki arus 6/10.000 ampere yang mengalir di sirkuit.
Seperti apa bentuk resistor 10K ohm?
Resistor 10k ohm memiliki 4 pita warna: cokelat, hitam, jingga, dan emas dengan toleransi masing-masing 5%.
