Elektrische Schaltung – Vollständige Erklärung

Wenn wir mehr über Elektrizität wissen wollen, ein elektrisches Gerät reparieren wollen oder du vorhast, Elektriker zu werden? Sie wissen besser genau, “was ein Stromkreis ist“. In diesem Beitrag lernen wir nicht nur, was ein Stromkreis ist, sondern alles, was damit zusammenhängt. Es gibt eine Menge Dinge, die wir brauchen, um einen elektrischen Schaltkreis perfekt zu verstehen.

Zuerst werden wir die Definition von elektrischen Schaltungen zusammen mit ihren elektronischen und elektrischen Schaltung Symbolen lernen. Die Arten von Stromkreisen sind auch für uns von entscheidender Bedeutung, um den Stromkreis zu analysieren, Risiken zu vermeiden und bessere Lösungen zu finden. Hier werden Sie auch die grundlegenden und gemeinsamen Komponenten eines Stromkreises verstehen.

Wenn Sie dies gerade lesen, möchten Sie bestimmt herausfinden, “was genau Elektrizität und Stromkreise sind“. Sei es Ihre eigene Neugier, Hausaufgaben, Papierkram oder einfach nur das Lernen für einen bevorstehenden Test, Sie müssen wissen, was Elektrizität und elektrische Schaltkreise sind.

Wir wissen, dass die Erklärung selbst zu weit und zu eng zugleich ist. Möglicherweise finden Sie viele Unterschiede in der Theorie, aber gleichzeitig finden Sie möglicherweise nicht die Antworten, nach denen Sie suchen.

Nun, Elektrizität selbst ist wie “Magie“. Sie können es mit bloßen Augen nicht sehen, aber Sie können seine Anwesenheit spüren.

Gut gesagt, jetzt hast du hier deine beste Antwort gefunden. Hier lernen wir die grundlegenden Dinge darüber: Was ist eigentlich Strom, wann wurde er erfunden, wer hat ihn entdeckt, was ist ein Stromkreis und wie er funktioniert, und zuletzt lernen wir Stromkreisarten und die Beispiele kennen.

Was ist Strom

Elektrizität wird als physikalisches Phänomen bezeichnet, das mit der Anwesenheit von Materie zusammenhängt, die die Eigenschaft der elektrischen Ladung hat. Vor langer Zeit galt Elektrizität als nicht mit Magnetismus verwandt.

Aber nach Maxwells Demonstration werden sowohl Magnetismus als auch Elektrizität als ein einziges Phänomen betrachtet. Die Definition von Elektrizität kann sein:

• Strom ist eine Energieform.
• Elektrizität ist ein Fluss elektrischer Ladung
• Elektrizität ist der Fluss von Elektronen.

Wenn Sie “Was ist Elektrizität“ eingeben, ist die obige Erklärung die einfache Definition von Elektrizität. Was uns interessiert, ist die elektrische Ladung.

Diese Materie kann entweder positiv oder negativ sein und erzeugt ein elektrisches Feld. Seine Bewegung wird durch elektrischen Strom ausgelöst und kann ein Magnetfeld erzeugen.

Wann wurde die Elektrizität erfunden?

Thomas Edison, ein amerikanischer Erfinder, leistete 1879 hervorragende Forschung, die Glühbirne in seinem Labor. Ende der 1880er Jahre wurden in der Stadt der USA kleine elektrische Stationen nach Edisons Entwurf gebaut.

Später nach dieser Forschung werden wir Alessandro Volta kennenlernen, denjenigen, der den elektrischen Schaltkreis erfunden hat.

Alessandro Volta erfand im Jahr 1800 den ersten elektrischen Schaltkreis. Er machte die Aussage, dass die Verbindung der Schalen mit Salzlösung mit Metallstreifen einen stetigen Stromfluss erzeugen kann.

Er verwendete eine Scheibe aus Kupfer, eine mit Salzlösung getränkte Pappe und Zink. Seine voltaische Säule ist als frühe Batterie bekannt. Durch das Verbinden einer Batterie mit einem einzelnen Kupferdraht von oben nach unten fließt ein elektrischer Strom.

Wer hat die Elektrizität entdeckt?

Auch die Elektrizität gehört zu den Naturphänomenen, wer sie entdeckt hat, muss zugeschrieben werden. Benjamin Franklin ist der erste, der mit einem einfachen Experiment die Elektrizität entdeckte.

Er war ein leidenschaftlicher Forscher und hatte zu dieser Zeit seine goldene Zeit in einer wissenschaftlichen Angelegenheit. Er hatte so viele großartige Entdeckungen.

Nachdem Benjamin Franklin elektrische Energie gefunden hat, wer ist der nächste? Die nächste Person ist Alessandro Giuseppe Antonio Volta oder kurz Alessandro Volta.

Er war ein italienischer Physiker und der Erfinder von Elektrizität und Energie. Seine bekannteste Erfindung für uns ist seine elektrische Batterie.

Die Voltasäule ist seine Innovation in den Jahren 1779-1880. Aus dieser Erfindung können wir mithilfe chemischer Prozesse Strom erzeugen.

Was ist ein Stromkreis

Wenn wir von einer Schaltung hören, stellen wir uns als Erstes eine Schleife vor. Diese Schleife ist wie eine Rennstrecke vom Kopf bis zum Ende verbunden. Dies ist die Grundidee der “Schaltung Definition“.

Wie lässt sich ein einfacher Stromkreis erklären?

Eine Stromkreis Definition ist ein “Stromkreis“ oder “Pfad“, durch den der elektrische Strom fließen kann. Nicht nur der Pfad, sondern ein Stromkreis besteht aus einer Komponente, die elektrische Energie an den Stromkreis abgeben kann, einer Komponente, die die elektrische Energie in eine andere Energieform umwandeln kann. Für die Energieversorgung können wir eine Batterie und einen Generator verwenden.

Die Komponente oder das Gerät, das die Energie in eine andere Energieform umwandelt, kann ein Elektromotor, eine Lampe, ein Heizgerät, ein Gerät wie ein Computer und ein Ladegerät oder vieles mehr sein. Vergessen Sie nicht, dass wir den “Pfad“ oder “Schaltkreis“ brauchen, der ein Leiter, Draht und eine andere Übertragungsleitung ist.

Die Bedeutung eines elektrischen Schaltkreises ist:

Ein Stromkreis ist eine Zusammenschaltung mehrerer elektrischer Komponenten, so dass die elektrische Ladung in einem geschlossenen Weg oder Kreis fließen kann.

Diese Schaltung kann für verschiedene Anwendungen verwendet werden.

Elektrische Schaltungen enthalten aktive und passive elektrische Bauelemente wie Widerstände, Induktivitäten, Kondensatoren, Transformatoren, Schalter und vieles mehr.

Es ist sehr wichtig, die Teile elektrischer Schaltkreise, ihre Symbole und ihre Funktionen zu lernen.

Wenn Sie versuchen, nach der Definition eines elektrischen Stromkreises zu suchen, werden Sie viele Erklärungen finden. Aber sie haben eigentlich die gleiche Bedeutung, nur mit anderen Worten dargestellt. Verwirren Sie sich nicht mit solch einer grundlegenden Erklärung.

Um einen Stromkreis mit einfachen Worten zu erklären,

Ein Stromkreis ist eine Verbindung von elektrischen Elementen

Zusammenfassend kann man einen Stromkreis als Pfad oder Übertragungsleitung bezeichnen, durch die ein elektrischer Strom fließt. Wenn der Stromkreis vom Anfang bis zum Ende der Leitung verbunden ist, nennen wir das “Closed-Loop“.

Diese Schaltung macht die elektrischen Ströme fließen. Andernfalls nennen wir es einen “offenen Stromkreis“, bei dem der Stromkreis nicht an beiden Enden verbunden ist und die elektrischen Ströme nicht fließen können.

Wenn Sie meiner Führung immer noch nicht folgen können, können Sie sich die folgende Abbildung ansehen, um es ganz einfach zu machen. Dies ist die einfache elektrische Schaltung Implementierung, bei der wir eine Taschenlampe bauen. Dieser einfache Stromkreis stellt grundlegende Komponenten eines Stromkreises dar.

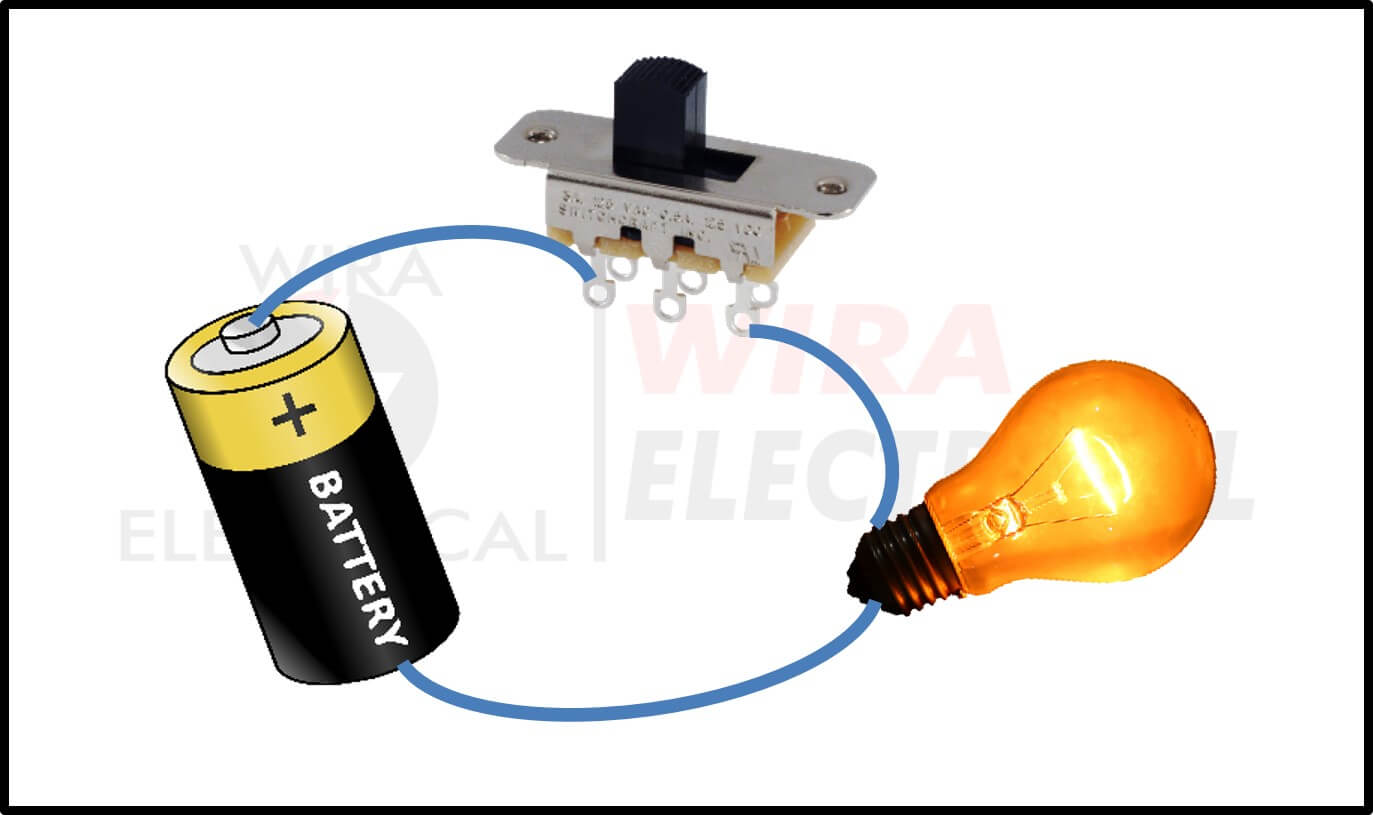

In der obigen Schaltung finden Sie alle drei Hauptelemente einer elektrischen Schaltung.

1. Erstens ist die Batterie das Element, das die Schaltung versorgt
2. Zweitens ist die Lampe das Element, das die elektrische Energie in eine andere Energieform umwandelt, in diesem Fall in das Licht der Glühbirne.
3. Drittens das Verbindungskabel, das einen geschlossenen Kreis bildet. Dadurch fließt der elektrische Strom von der Batterie zum Verbraucher (Lampe) und zurück zum Minuspol der Batterie.

Der Schalter ist nur eine Ergänzung zu der Schaltung, um zu steuern, ob die Lampe ein- oder ausgeschaltet ist.

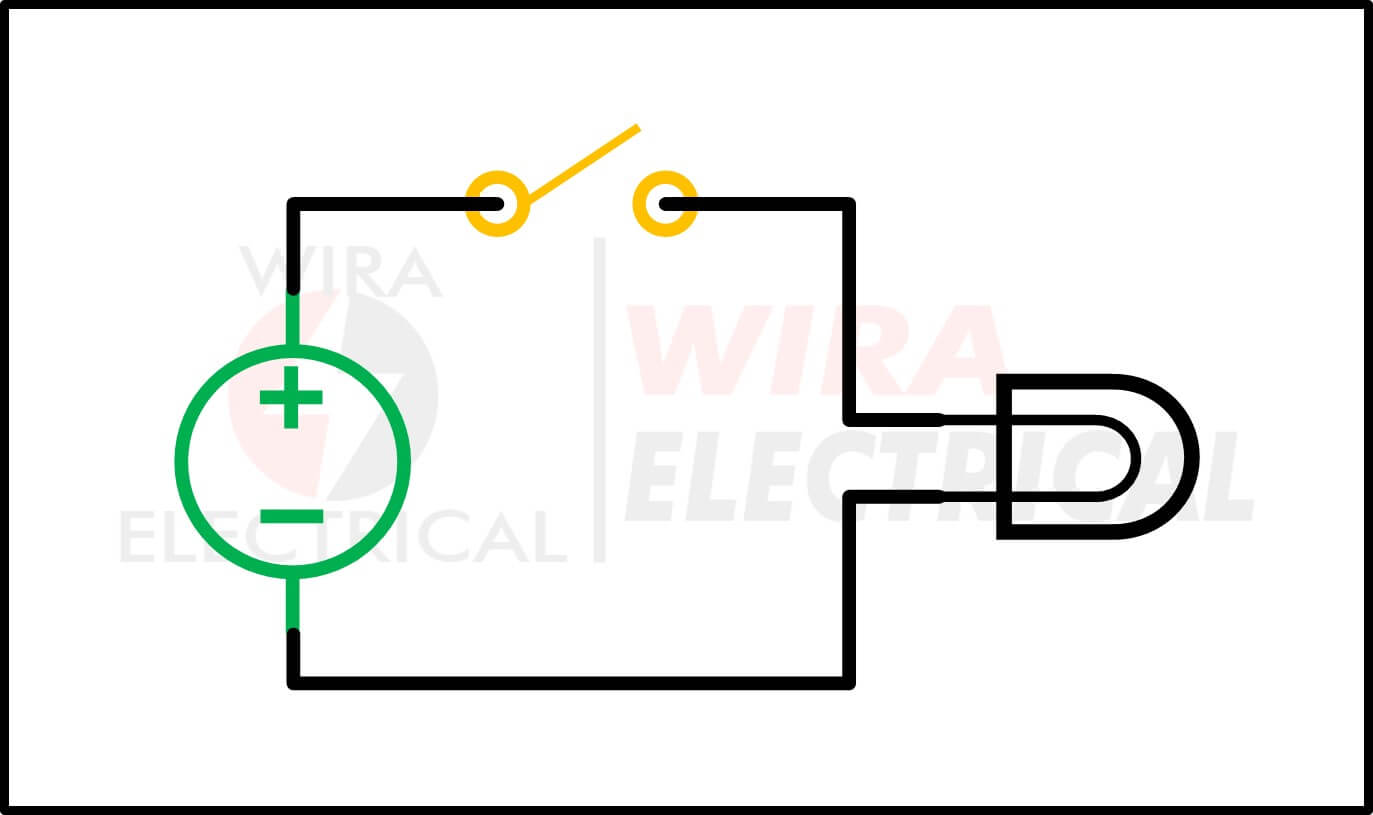

Wenn der Schalter geöffnet ist, fließt kein Strom im Stromkreis und die Lampe ist AUS, da der Stromkreis offen ist. Wenn wir den Schalter schließen, wird der Stromkreis geschlossen und Strom fließt in den Stromkreis und schaltet dann die Lampe ein.

Jetzt haben Sie den Begriff der elektrischen Schaltung Definition verstanden. Denken Sie daran, dass ein offener Stromkreis als elektrischer Stromkreis betrachtet werden kann, aber keinen elektrischen Strom zum Fließen bringen kann. Und es ist gesunder Menschenverstand, dass Sie die Schaltung in einer geraden Linie zeichnen müssen, damit Sie die Schaltung besser analysieren können.

Was ist ein Stromkreis? Ein Stromkreis ist eine geschlossene Schleife, die mehrere elektrische Komponenten miteinander verbindet und es ermöglicht, dass elektrische Ströme durch die miteinander verbundenen Komponenten im Stromkreis fließen.

Die grundlegendsten elektrischen Komponenten sind:

• Stromquelle: Dies kann eine Spannungsquelle oder eine Stromquelle sein, ein Element, das den Stromkreis mit Strom versorgt.
• Last: Ein Element, das elektrische Energie in eine andere Energieform umwandelt (z. B. Glühbirne oder Elektromotor).
• Leiterpfad: Bietet einen Pfad, über den elektrischer Strom zwischen zwei Punkten fließen kann.
• Schalter: Eine zusätzliche Komponente, die steuert, wann der Stromkreis geschlossen (EIN) oder geöffnet (AUS) ist.

Ein Stromkreis ist geschlossen, wenn eine geschlossene Schleife vom positiven zum negativen Ende des Stromkreises besteht. Wenn der Stromkreis nicht geschlossen ist, fließt kein Strom.

Wie funktioniert ein Stromkreis?

Ein Stromkreis kann funktionieren, wenn der Stromkreis ein geschlossener Regelkreis ist, dann kann der Strom durch das System fließen. Denken Sie daran, dass wir die Elektronen brauchen, um sich durch den Stromkreis bewegen zu können, vom Pluspol zum Minuspol einer Stromquelle.

Wie antworten wir, wenn wir aufgefordert werden, einen elektrischen Schaltkreis zu definieren?

Ein Stromkreis ist ein Weg oder eine Leitung, durch die elektrischer Strom fließen kann. Die Verwendung einer Batterie oder einer anderen Stromquelle erzeugt eine Kraft, um die Elektronen dazu zu bringen, sich von Ende zu Ende eines Pfades zu bewegen.

Das einfachste Beispiel für eine Verbindung ist eine Taschenlampe Schaltung. Die Schaltung besteht aus drei Grundelementen: einer Lampe, Verbindung Drähten (oder Leiter Drähten) und einer Batterie.

Wenn wir nichts über Elektrotechnik lernen, finden wir es möglicherweise nutzlos.

Wenden wir nun die Verbindung auf diese Dinge an. Wenn wir sie alle mit der richtigen Entscheidung verbinden, erhalten wir eine Taschenlampe.

Symbole für elektrische Schaltkreise

Wenn Sie einen Stromkreis entwerfen, analysieren oder reparieren, müssen Sie jede elektronische Komponente zusammen mit dem elektronischen Symbol im Stromkreis oder jedem Stromkreis Symbol kennen, das Sie verwenden sollten. Wenn wir es mit einer Schaltung zu tun haben, werden wir uns höchstwahrscheinlich mit ihrem Schaltplan befassen.

Schaltplan zeigt die Verbindung einer Reihe von elektrischen Komponenten in diesem Stromkreis. Sie werden dies unbedingt brauchen, um Ihre Arbeit sehr gut zu machen. Es ist sehr schwierig, sich die Schaltung vorstellen, ohne sie zu zeichnen, insbesondere für die komplexe Schaltung.

Die elektronischen Symbole können unterteilt werden in:

1. Verbindungsdraht
2. Netzteil oder Stromquelle
3. Ausgabegerät
4. Schalter (elektrisch oder manuell)
5. Grundlegende Komponenten wie Widerstand, Kondensator und Induktivität
6. Diode
7. Transistor
8. Audio
9. Messgeräte wie Voltmeter, Amperemeter, Galvanometer, Ohmmeter, Leistungsmesser und Oszilloskop
10. Sensoren
11. Logische Gatter
12. Integrierter Schaltkreis
13. Operationsverstärker

Wir werden jedes Symbol oben in einer kurzen Erklärung lernen, um diese Sache schnell zu machen.

Symbole für Verbindungskabel

Wir werden viele Kreuzungen von Drähten in einem Stromkreis finden. Stellen Sie sicher, dass Sie verstehen, was die Arten von Kreuzungen hier sind,

Kabel

Damit verbinden wir Bauteil mit Bauteil und bauen einen Stromkreis auf. Dies ist ein Leiter als Weg für den Stromfluss. Das Symbol ist sehr einfach, nur eine gerade Linie.

Verbundener Draht

Das Symbol ist der “Punkt“ auf der “Kreuzung“. Manchmal wird es als Knoten bezeichnet, da eines der Kirchhoff-Gesetze diesen Begriff verwendet.

Unverbundener Draht

In einer komplexen Schaltung wie einer Schaltung mit einem Rückkopplungs Sensor ist diese Draht Kreuzung, aber keine Verbindung, üblich. Diese Kreuzung ist überhaupt nicht verbunden. Wir können dieses Kurve Symbol verwenden, um zu zeigen, dass diese Drähte nicht verbunden sind. Das Beispiel auf der linken Seite ist auch das gleiche, weil wir den “Punkt“ nicht verwenden, aber manchmal kann es falsch gelesen werden.

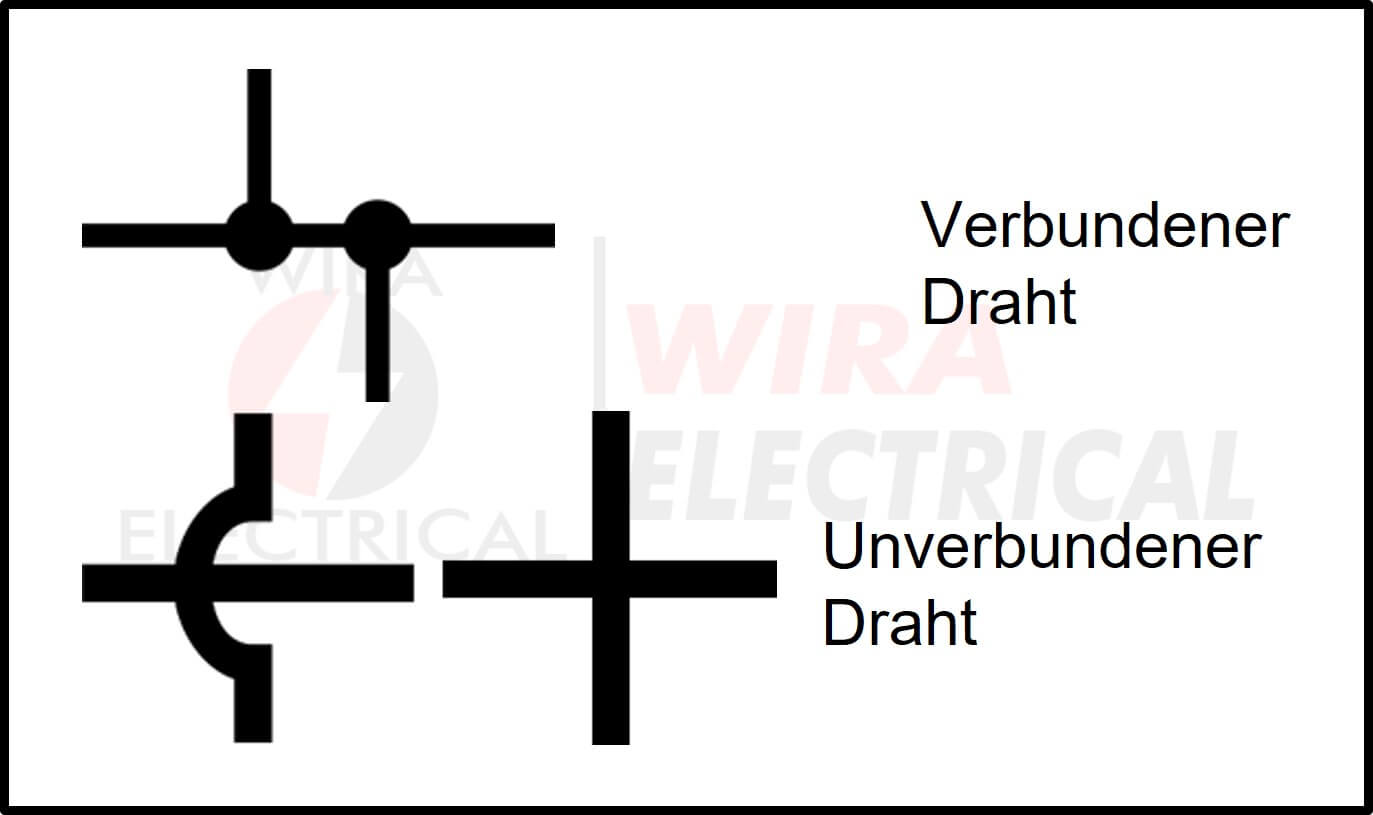

Unten ist der Symbole Unterschied zwischen verbundenen Draht und nicht verbundenen Draht.

Symbole für Stromkreise

Dieses Element erregt einen Stromkreis entweder mit Spannung oder Strom.

Zelle

Das Symbol besteht aus zwei Linien, die größere zeigt die positive Polarität an, während die kleinere die negative Polarität anzeigt. Dieses Element liefert elektrische Spannung.

Batterie

Das hättest du schon wissen müssen. Der Indikator der Polarität ist derselbe wie bei der Zelle. Dieses Element liefert elektrische Spannung.

Solarzelle oder Photovoltaikzelle

Dieses Element wandelt die Sonnenenergie in elektrische Energie um.

DC-Versorgung

Liefert die elektrische Energie in Gleichstrom Form. Batterie verwendet auch dieses Symbol.

AC-Versorgung

Liefert die elektrische Energie in Wechselstrom Form.

Sicherung

Ein Schaltungsschutz, um eine Explosion zu verhindern, wenn ein Fehler auftritt. Diese Komponente kann den Stromkreis unterbrechen, wenn der Strom zu hoch ist und die Sicherung Kapazität überschreitet.

Transformator

Zwei Drahtspulen und durch einen Eisenkern verbunden. Der Transformator kann die Wechselspannung erhöhen oder verringern. Diese Komponente nutzt die elektromagnetische Kraft.

Erdung

Erde oder Erde wird verwendet, um einen Zap im Stromkreis bei Berührung zu verhindern.

Unten sehen Sie das Symbol für Zelle, Batterie, Solarzelle, Gleichstrom- und Wechselstrom Versorgung, Sicherung, Transformator und Erdung.

Symbole für Ausgabegeräte

Dieses Element wandelt die elektrische Energie in verschiedene Energieformen um.

Lampe (Beleuchtung und Blinker)

Ein Wandler, der Licht als Beleuchtung oder nur als einfachen Indikator aussendet.

Heizung

Ein Wandler, der elektrische Energie in Wärme umwandelt.

Motor

Ein Wandler zur Umwandlung elektrischer Energie in mechanische und kinetische Energie.

Glocke und Summer

Ein Wandler, der elektrische Energie in Schallleistung umwandelt.

Unten sehen Sie das Symbol für Lampe, Heizung, Motor und Klingel.

Symbole wechseln

Dieses Element wird verwendet, um den Stromfluss in der Schaltung zu steuern.

NO-Schalter (normalerweise offen)

Ein Druckknopf, der sich in einem geschlossenen Zustand befindet, wenn er gedrückt wird. Das heißt, wenn wir den Knopf drücken, fließt der Strom. Erinnerst du dich, wie man eine Taschenlampe ein- und ausschaltet? Dies ist das Symbol dafür. Es kann ein elektrischer Schalter oder ein analoger Schalter sein.

NC-Schalter (normalerweise geschlossen)

Ein Druckknopf, der sich in einem geöffneten Zustand befindet, wenn er gedrückt wird. Das heißt, wenn wir den Knopf drücken, hört der Strom auf zu fließen.

Single Pole Single Throw (SPST) Schalter

Der Strom fließt, wenn der Schalter geschlossen ist.

Single Pole Double Throw (SPDT) Schalter

Der Zweizustandsschalter, der in der Lage ist, den Stromfluss zu schalten, hängt von der Route ab.

Double Pole Double Throw (DPDT)-Schalter

Dieser Schalter kann als Wendeschalter für einen Motor verwendet werden.

Relais

Der berühmte elektrische Schalter hat so viele Konfigurationsvarianten.

Unten ist das Symbol für NO- und NC-Schalter, SPST, SPDT, DPDT und Relais.

Widerstand Symbol

Diese Komponente wird verwendet, um den Strom in der Schaltung zu steuern. Der Widerstand stellt einen Widerstand im Stromkreis bereit und begrenzt, wie viel Strom fließt.

Widerstand

Dadurch wird der Ladungsfluss bis zu einem gewissen Grad verhindert.

Stellwiderstand Rheostat

Hiermit werden die Lampenhelligkeit und die Motordrehzahl gesteuert.

Variabler Widerstand des Potentiometers

Dieser variable Widerstand hat 3 Anschlüsse und einer davon wird als Wandler verwendet, der die Position in ein elektrisches Signal umwandelt. Mit anderen Worten, dies wird für den Analog–Digital-Wandler verwendet.

Voreingestellter variabler Widerstand (Trimmer)

Dieser variable Widerstand verwendet einen Schraubendreher, um den Widerstand einzustellen.

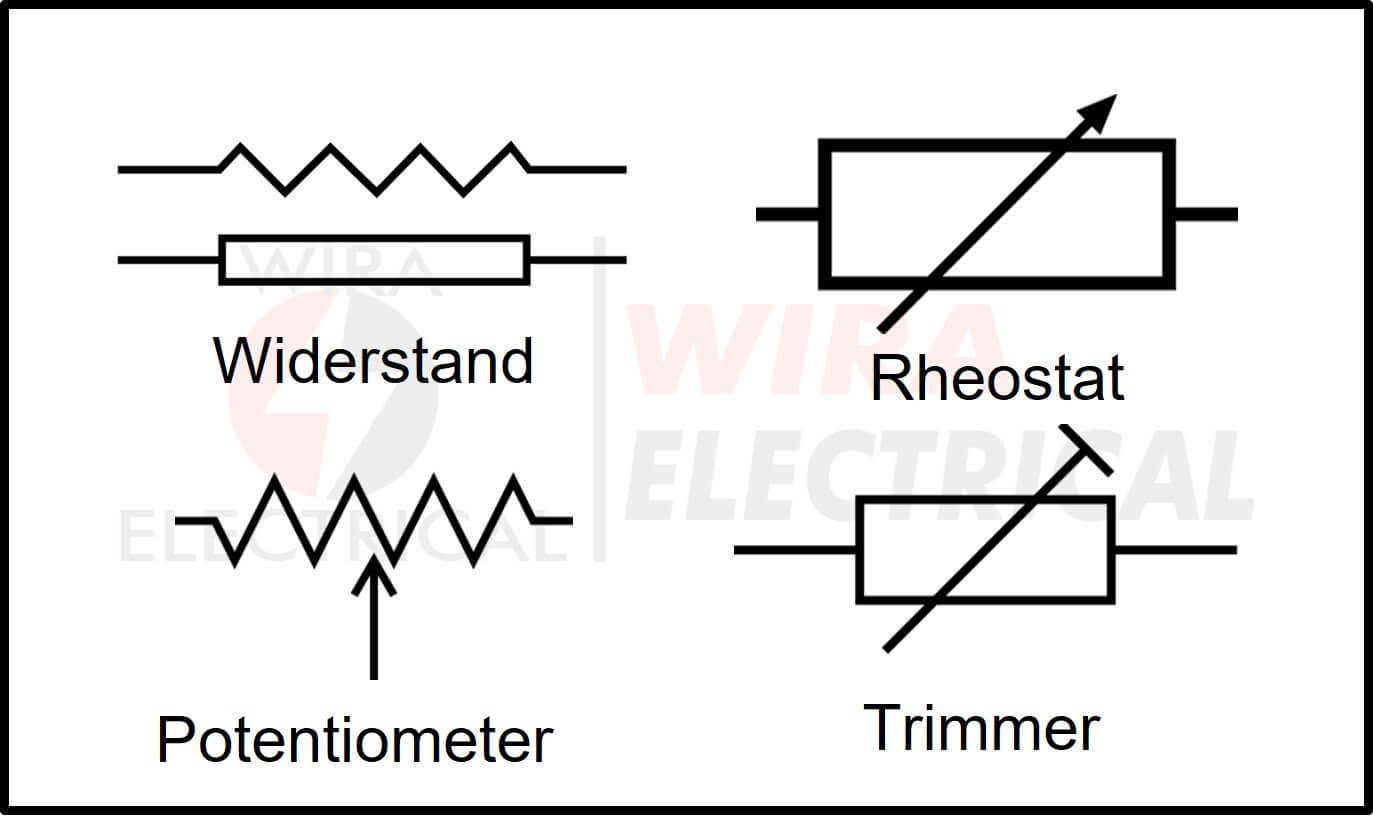

Unten ist das Symbol für Widerstand, Rheostat, Potentiometer und Trimmer.

Kondensator Symbol

Diese Komponente wird verwendet, um Kapazität in der Schaltung bereitzustellen.

Unpolarer Kondensator

Dieser Kondensator hat keine Polarität und kann elektrische Spannung aufladen.

Polarer Kondensator

Die Polarität muss richtig angeschlossen werden und dieser Kondensator hat eine größere Kapazität.

Variabler Kondensator

Ein Drehkondensator als Radiotuner zum Beispiel.

Trimmer-Drehkondensator

Wir können die Kapazität für den Kondensator einstellen und ihn arbeiten lassen.

Unten ist das Symbol für unpolare, polare, variable und Trimmerkondensatoren.

Inductor Symbol

Der Induktor selbst hat eine Version davon, wie z.

Induktivität mit Luftkern

Ein Induktor, der keinen Kern oder Luftkern hat.

Induktivität mit Eisenkern

Ein Induktor, der Eisen als Kern hat.

Ferritkern-Induktivität

Ein Induktor, der Ferrit als Kern hat.

Induktivität mit variablem Kern

Wir können die Induktivität für diesen Typ anpassen.

Unten ist das Symbol für Induktivitäten mit Luftkern, Eisenkern, Ferritkern und variablem Kern.

Diode Symbol

Diode ist eine Komponente, um den Stromfluss in die entgegengesetzte Richtung zu verhindern.

Diode

Lässt den Stromfluss nur in die gewünschte Richtung zu.

LED (lichtemittierende Diode)

Eine Diode, die Licht emittieren kann, wenn der fließende Strom diese Diode passiert.

Zener Diode

Dieser Typ arbeitet genau entgegengesetzt wie der normale Diodentyp und kann verwendet werden, um eine feste Spannung aufrechtzuerhalten.

Fotodiode

Diode mit hoher Lichtempfindlichkeit.

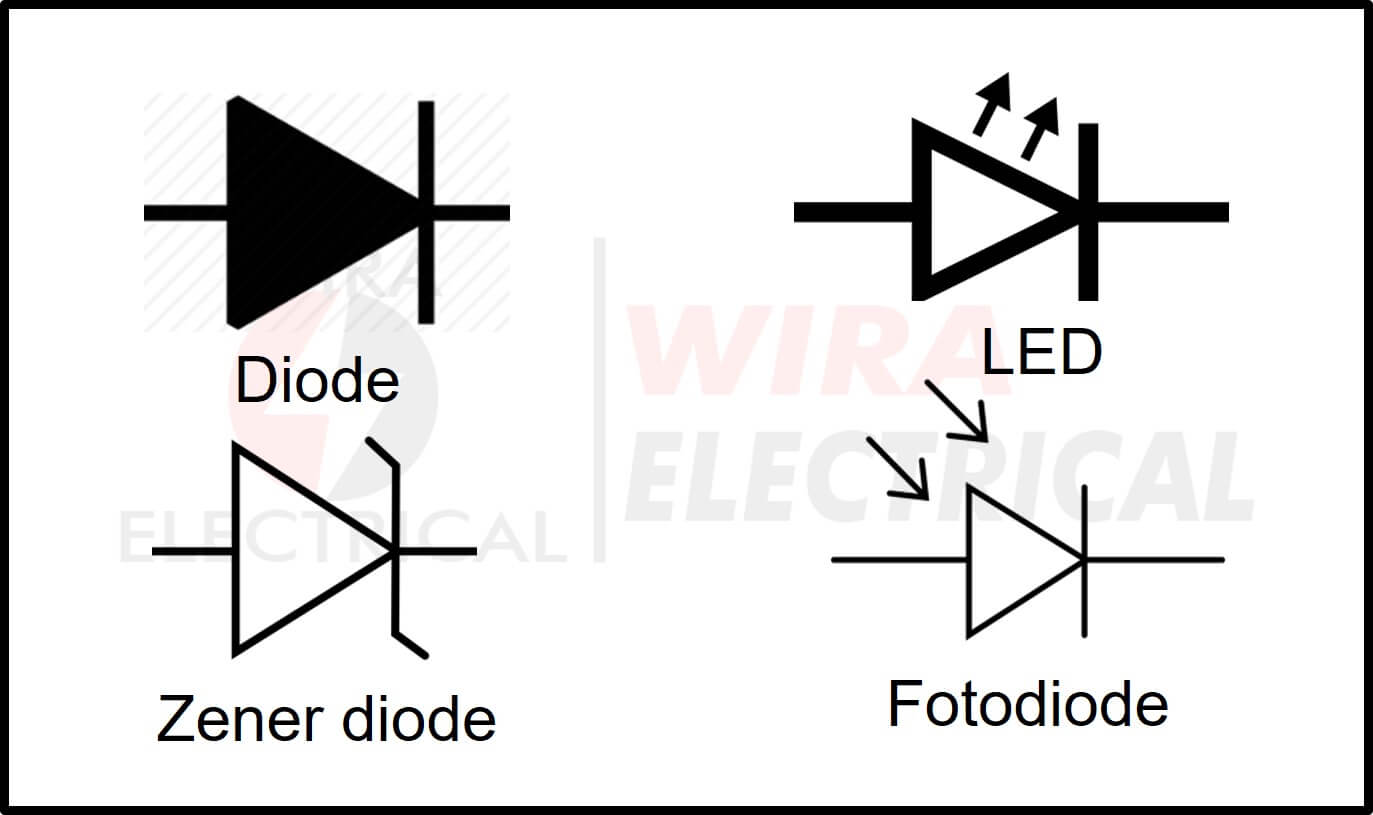

Unten ist das Symbol für Diode, LED, Zenerdiode und Fotodiode.

Transistor Symbol

Sie hätten davon gewusst, wir werden nur die kurze Erklärung zu diesem Halbleiterbauteil lesen. Sie können dies als Verstärker oder Schalter verwenden.

NPN-Transistor

Transistor mit NPN-Pin

PNP-Transistor

Transistor mit PNP-Pin

Fototransistor

Transistor mit hoher Lichtempfindlichkeit.

Audiosymbole

Dieses Element wandelt die elektrische Energie in Schall oder umgekehrt um.

Mikrofon

Ton in elektrische Signale umwandeln.

Kopfhörer

Gerät zum privaten Hören von Audio in Form eines elektrischen Signals.

Lautsprecher

Konvertieren Sie ein elektrisches Signal in eine Audioausgabe, die im Freien übertragen werden soll.

Piezo-Wandler

Druckkraft in elektrische Energie umwandeln.

Verstärker

Um elektrische Signale zu verstärken.

Antenne

Um die Signale zu empfangen oder zu senden.

Zähler symbole

Messgeräte sind das Instrument, um jeden Parameter im Stromkreis zu messen.

Voltmeter

Werkzeug zur Messung der elektrischen Spannung.

Amperemeter

Werkzeug zur Messung der Stromstärke von elektrischem Strom.

Galvanometer

Ein empfindliches Werkzeug mit einem Anker und einem Satz Magneten.

Ohmmeter

Werkzeug zum Messen des Widerstands, gemessen in Ohm. Das Ohm selbst ist für uns sehr wichtig, da es mit dem Ohmschen Gesetz und der grundlegenden elektrischen Theorie zusammenhängt. Das Ohmmeter-Symbol ist das Symbol von Ohm selbst.

Oszilloskop

Ein digitales Messgerät, das die Wellenform als elektrisches Signal erzeugen kann. Wir können den Zeitraum und die Messskala anpassen und sogar das Bild speichern.

Sensor symbole

Dieses Element kann Energie aufnehmen und in elektrische Signale umwandeln.

Lichtabhängiger Widerstand (LDR)

Eine Komponente, die Licht in ein elektrisches Signal oder eine elektrische Spannung umwandeln kann.

Thermistor

Eine Komponente, die in der Lage ist, die Temperatur in ein elektrisches Signal oder eine elektrische Spannung umzuwandeln.

Logikgatter-Symbole

Logikgatter werden verwendet, um ein digitales Ablaufprogramm für die Elektronik zu entwerfen.

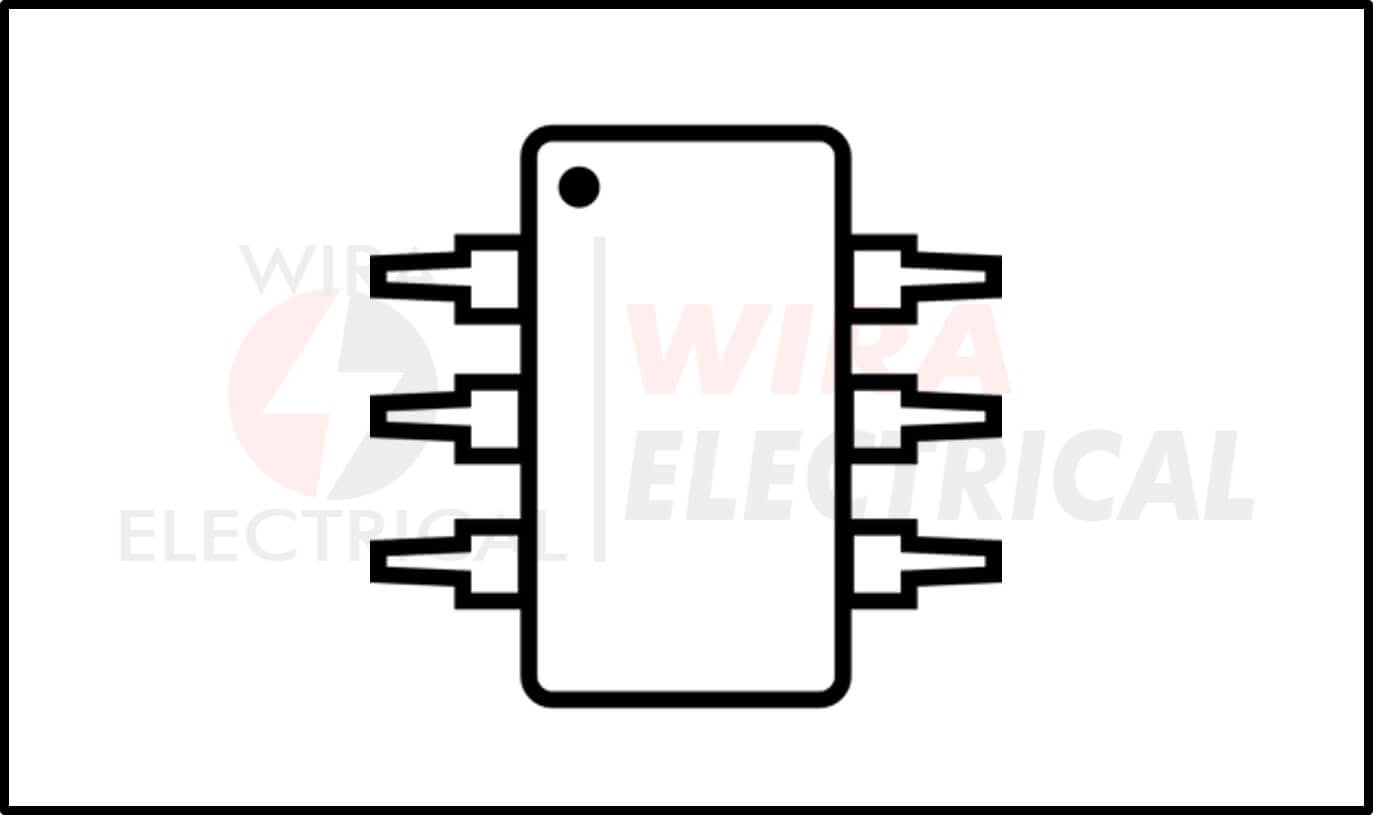

Integrierte Schaltung (IC)

Dieser Typ hat verschiedene Anwendungen und ist sehr bequem zu bedienen. Normalerweise wird es mit einer rechteckigen Form und einigen Anschlüssen gezeichnet.

Operationsverstärker

Es ist auch bei Opamp beliebt und wird mit einer Dreiecksform zusammen mit drei Ports dargestellt: zwei als Eingänge und einer als Ausgang.

Arten von elektrischen Schaltungen

Wenn wir über die Arten von Stromkreisen sprechen, finden wir die beiden sehr grundlegenden Arten. Der erste ist eine Reihenschaltung und der zweite eine Parallelschaltung, oder Sie können die Anordnung ändern, es wird nicht so wichtig sein. Ihr grundlegender Unterschied besteht darin, wie viele Schleifen sie in ihrer Schaltung haben. Sie können das Beispiel unten überprüfen, Sie werden es schneller verstehen.

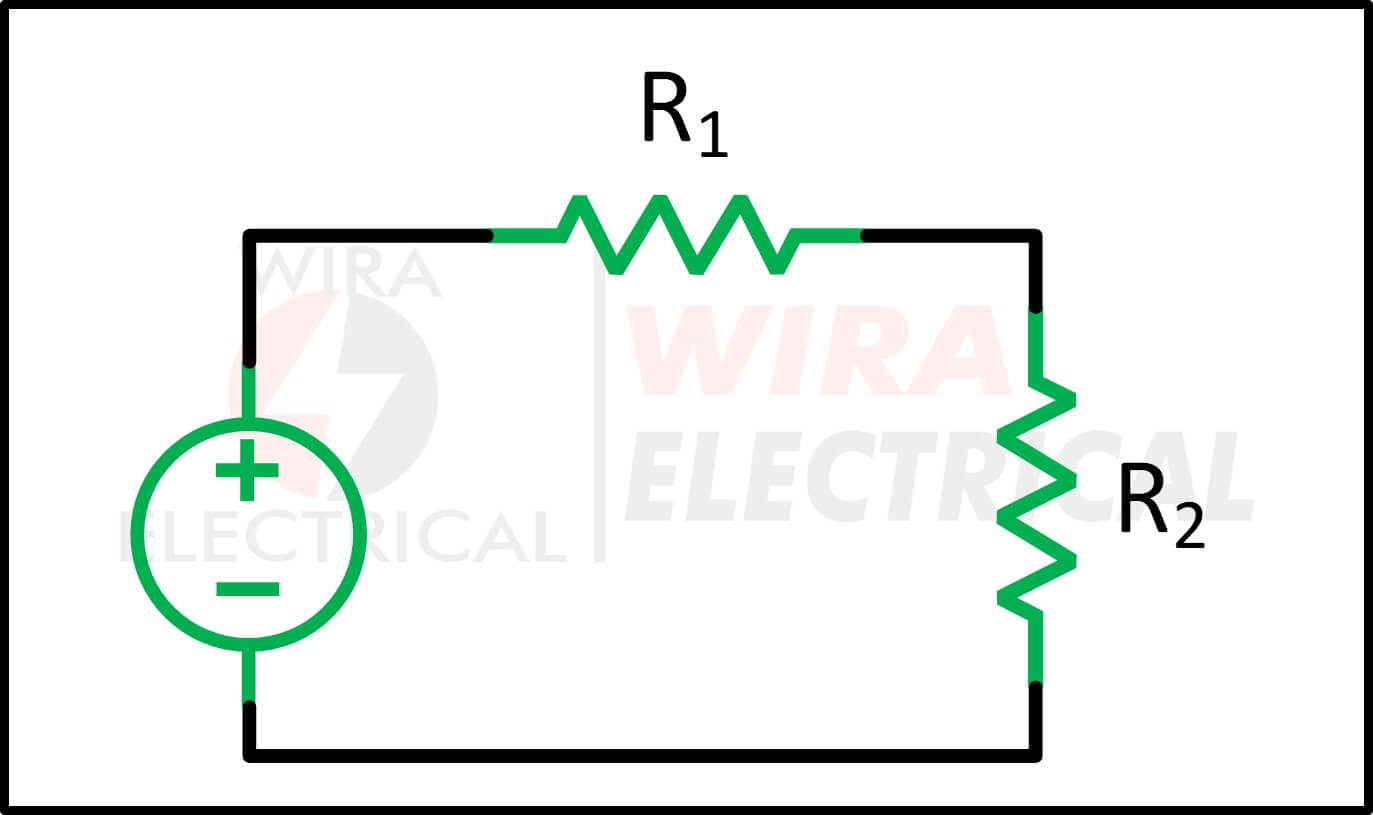

Reihenschaltung

Die Reihenschaltung hat eine Schleife von Ende zu Ende, von der Quelle zurück zur Quelle. Wenn wir den Draht an irgendeiner Stelle durchtrennen oder eines der Elemente außer der Quelle entfernen, ist dieser Punkt ein offener Stromkreis und der Strom fließt nicht mehr.

Sie können das Beispiel unten sehen.

In einer Reihenschaltung ist der Strom in der Schaltung für jedes Element darin gleich. Zusammenfassend hat der durch R1 und R2 fließende Strom den gleichen Wert. Wenn wir einen der Widerstände entfernen, ist der Stromkreis ein offener Stromkreis und der Strom fließt nicht mehr.

Das ist das Wesentliche an Reihenschaltungen. Ein weiteres einfaches Beispiel für eine Reihenschaltung ist eine Taschenlampe. Wir müssen nur eine Batterie, einen Schalter und eine Lampe in einem Pfad verbinden. Sobald Sie den Schalter öffnen, erlischt die Lampe.

Parallelschaltung

Die Parallelschaltung hat mehr als eine Schleife für den Stromfluss. Wenn wir den Draht an irgendeiner Stelle durchschneiden oder eines der Elemente außer der Quelle entfernen, ist diese Stelle ein offener Stromkreis, aber der Strom kann immer noch durch eine andere Schleife fließen.

Sie können das Beispiel unten sehen.

In einer Parallelschaltung ist der Strom in der Schaltung die Summe aller Ströme in jeder Schleife. Der Strom in jeder Schleife hängt von der Last in dieser Schleife ab. Wenn wir R1 entfernen, beginnt der Strom durch R1 durch R2 zu fließen. Wenn wir R2 entfernen, beginnt der Strom durch R2 durch R1 zu fließen.

Zusammenfassend, wenn wir eine Schleife unterbrechen, beginnt der Strom in einer anderen Schleife zu fließen, solange es eine Schleife gibt, die immer noch ein geschlossener Stromkreis ist.

Stromkreis schließen

Dies ist der Stromkreis, bei dem der Stromkreis Ende an Ende verbunden ist und die elektrischen Ladungen sich durch das System bewegen können.

Diese Schaltung ist die gleiche wie die Taschenlampe Schaltung, wenn Sie den Schalter einschalten.

Offener Kreislauf

Sie werden etwas Seltsames in dieser Schaltung finden, wo die Schaltung nicht an einer bestimmten Stelle angeschlossen ist. Elektrische Ladungen können sich in diesem Stromkreis nicht bewegen.

Das Beispiel dieser Schaltung ist, wenn Sie den Schalter einer Taschenlampe ausschalten.

Kurzschluss

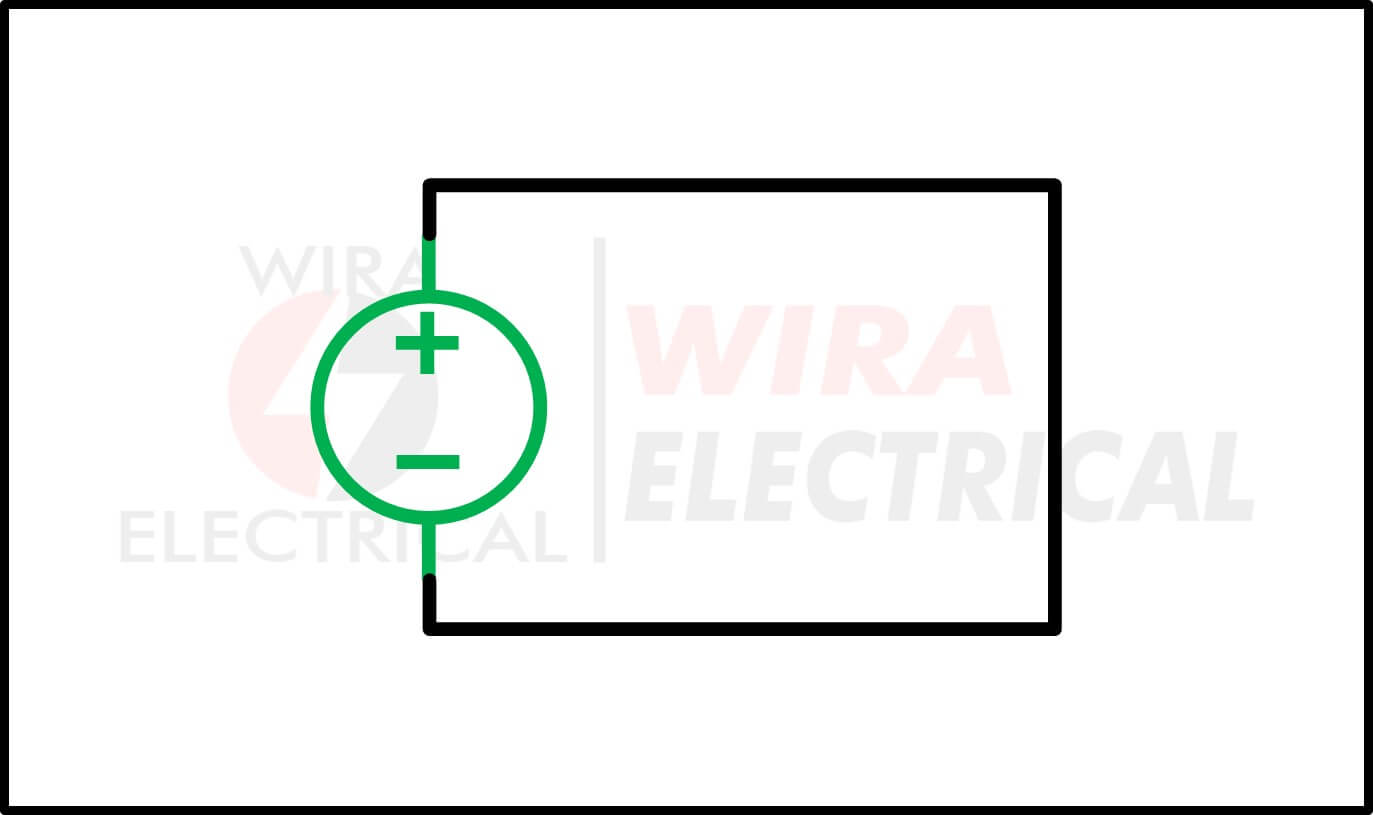

Was ist ein Kurzschluss in einem Stromkreis? Ein Kurzschluss liegt vor, wenn der Strom zu groß ist. Dies kann auftreten, wenn in einem an eine Stromquelle angeschlossenen Leiterdraht keine Last vorhanden ist.

Es ist wie das Verbinden der positiven Polarität und der negativen Polarität einer Batterie mit Kupferdraht.

Stromkreis AC und DC

Wir werden in Lebens Anwendungen auf viele elektrische Schaltkreise stoßen. Die Anwendung einer elektrischen Schaltung führt zu einer anderen Art von elektronischer Schaltung. Für den Start unterscheiden sich die Stromkreisarten wie folgt:

1. Gleichstromkreis
2. Wechselstromkreis

Der Unterschied zwischen diesen beiden ist die Quelle des entsprechenden Stromkreises. Wenn die Gleichstromquelle den Stromkreis erregt, handelt es sich um einen Gleichstromkreis.

Andererseits tritt ein Wechselstromkreis auf, wenn die Wechselstromquelle den Stromkreis erregt. Stellen Sie sicher, dass Sie beide lesen, bevor Sie fortfahren, um die Dinge voranzutreiben.

Abgesehen von den oben erläuterten werden elektrische Schaltkreise auch für elektronische Filter verwendet.

Häufig gestellte Fragen
